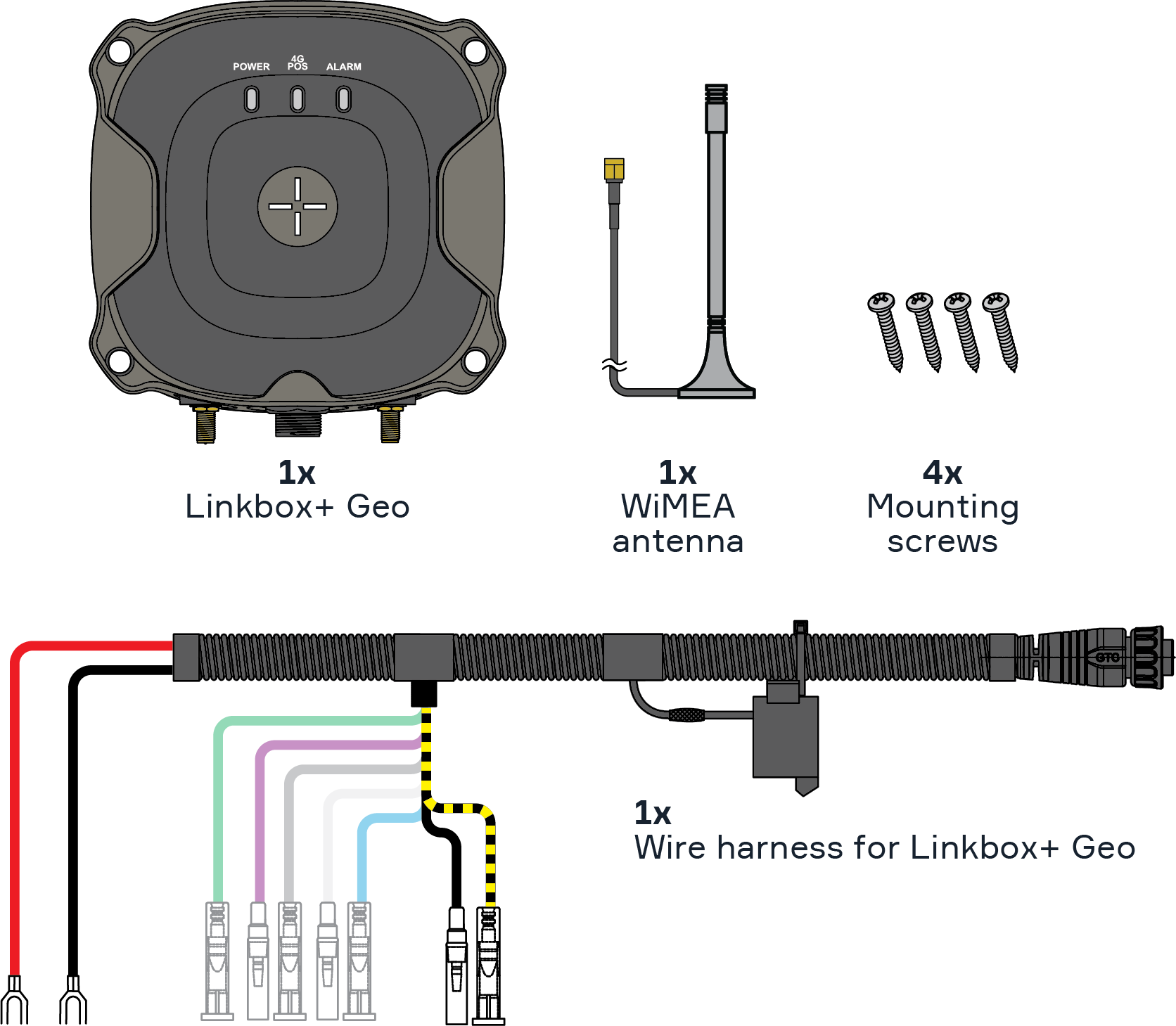

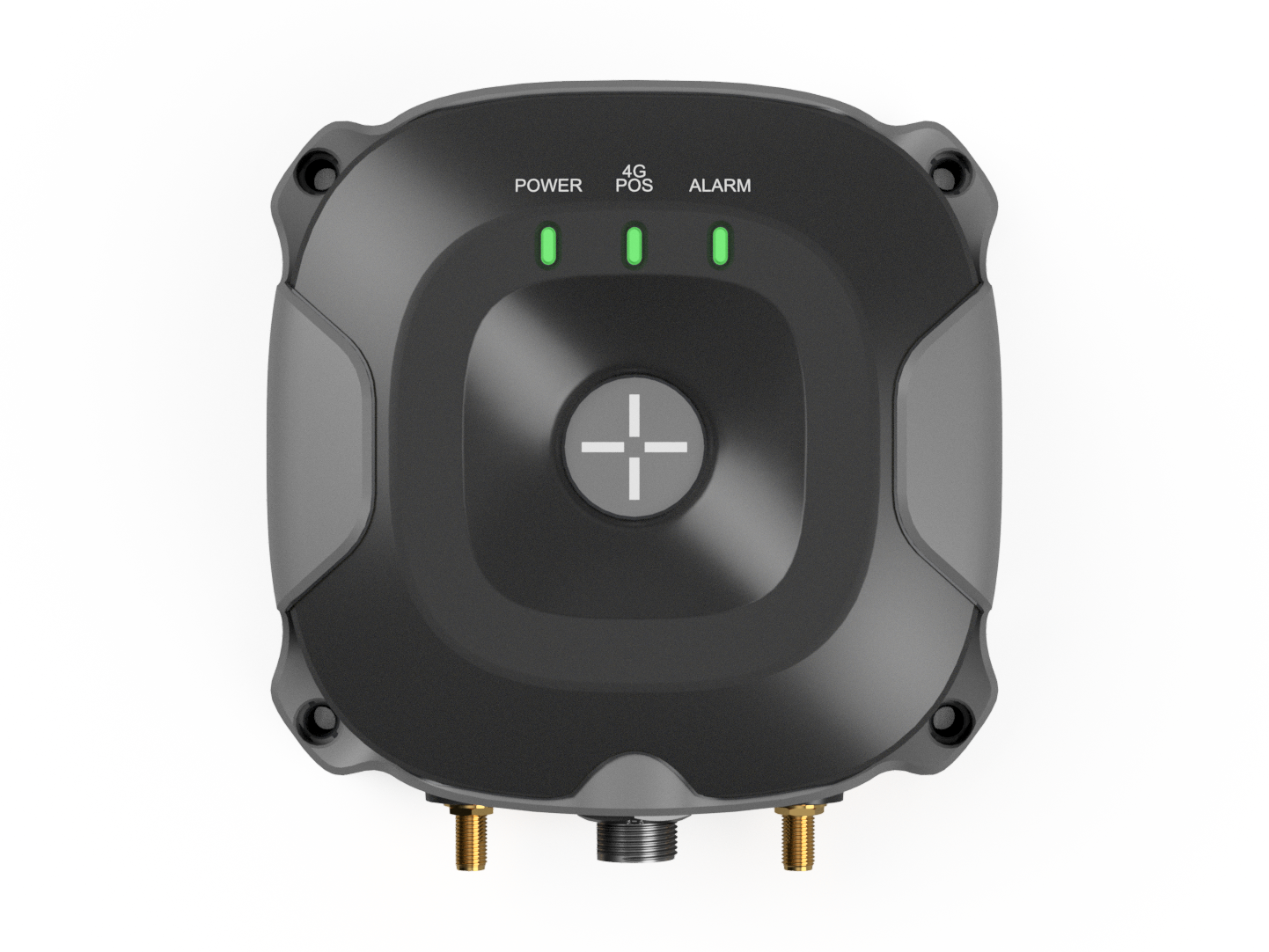

• 1x Trygg Båt hub
• 1x Ledningsnett for Trygg Båt hub med tilkoblinger for ledningsnett i båter.
• 1x ekstern WiMEA-antenne - for utvidet trådløs rekkevidde til Trygg Båt Fob og Trygg Båt WaterSensor+
• 4x monteringsskruer - for å feste enheten til båten

Oversikt over systemet

Installasjon

Følg installasjonsveiledningen i brukerhåndboken for Linkbox+ Geo for installasjon av Trygg Båt hub.

OBS! Instruksjonene er spesifikke for ledningsnettet og den eksterne WiMEA-antennen i Trygg Båt hub kittet.

VIKTIG

• For å aktivere det digitale gjerdet og sporing av båten når den ikke er i bruk, må Trygg Båt hub være slått på til enhver tid. Når produktet er koblet direkte til hovedbatteriet, vil det føre til en gradvis tømming av batteriet. Hvis den er koblet til etter hovedstrømbryteren, vil Trygg Båt hub bare slå seg på når bryteren er aktivert, men geofencing vil ikke fungere mens enheten er av.

  Et 100 Ah båtbatteri vil lades ut til omtrent 50 % innen én måned dersom båten ikke benyttes i tidsrommet eller batteriet lades..


• Trygg Båt Fobs må pares før du lukker inne Trygg Båt hub, da paringsmodus aktiveres ved å trykke på midtknappen på Trygg Båt hub.

1. Koble til nødstopp

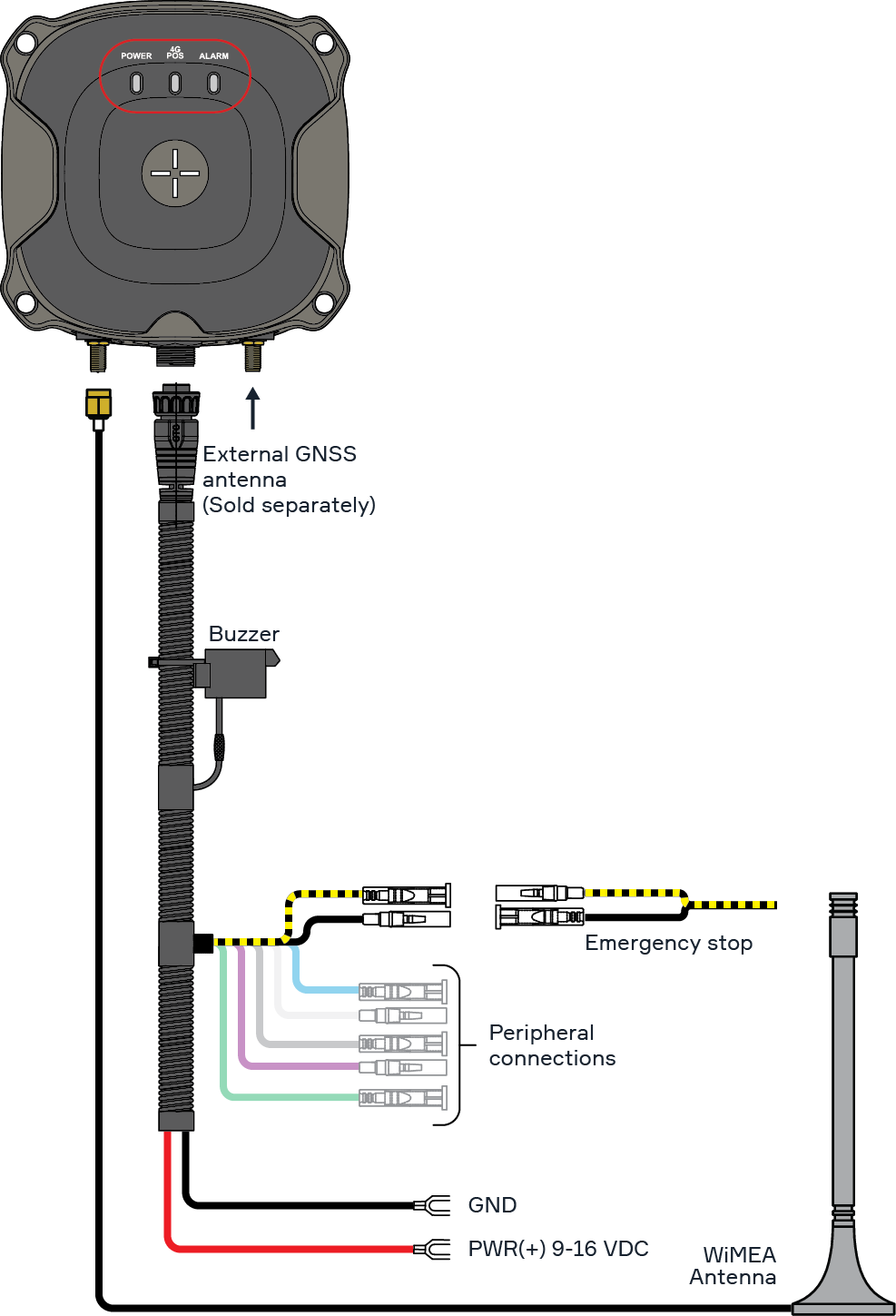

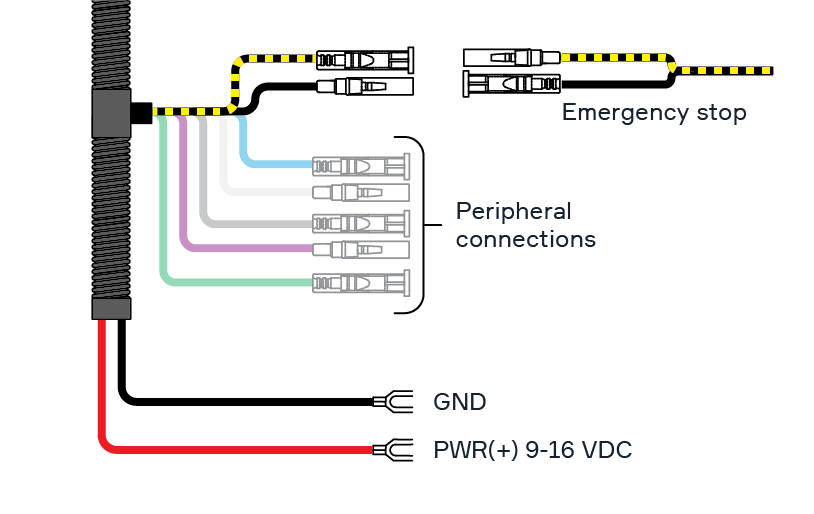

Koble den gule (eller gule/svarte) eStop-ledningen fra båtens ledningsnett til den aktuelle nødstoppledningen i båten, og koble den svarte ledningen til jordledningen (GND). Se den medfølgende illustrasjonen for riktig kabling.

eStop-ledningen er designet for Close to Stop (CS)-systemer, der den manuelle nødstopbryteren kobles inn ved å jorde lederen. Kontroller at motoren din bruker et Close-to-Stop system før du fortsetter med tilkoblingen. For båter med innenbordsmotor, kontakt en forhandler eller kvalifisert tekniker for riktig installasjon.

Notat

• Installasjon av eStop-funksjonen anbefales å utføres av fagfolk som er kjent med å arbeide på ledningsnettet i båter.
• Hvis du beholder den manuelle nødstoppbryteren, kobler du Trygg Båt hub eStop parallelt med den.
• Bruk ledningsskjøter tiltenkt bruk i maritime miljøer for å sikre at alle ledningsforbindelser er vanntette.
• Unngå enringer på de originale ledningene til nødstoppbryteren.

2. Koble til strømforsyning fra båtbatteriet

Koble strømkablene (PWR) og jordkablene (GND) til båtens 12V-system.

De elektriske terminalene er designet for tilkobling til en samleskinne i båten. Vi anbefaler å installere enheten rett før hovedstrømbryteren, for å sikre en konstant strømforsyning.

Det er også mulig å koble ledningene rett på batteriet ved bruk av overganger.

3. Installer WiMEA-antennen (ANBEFALT)

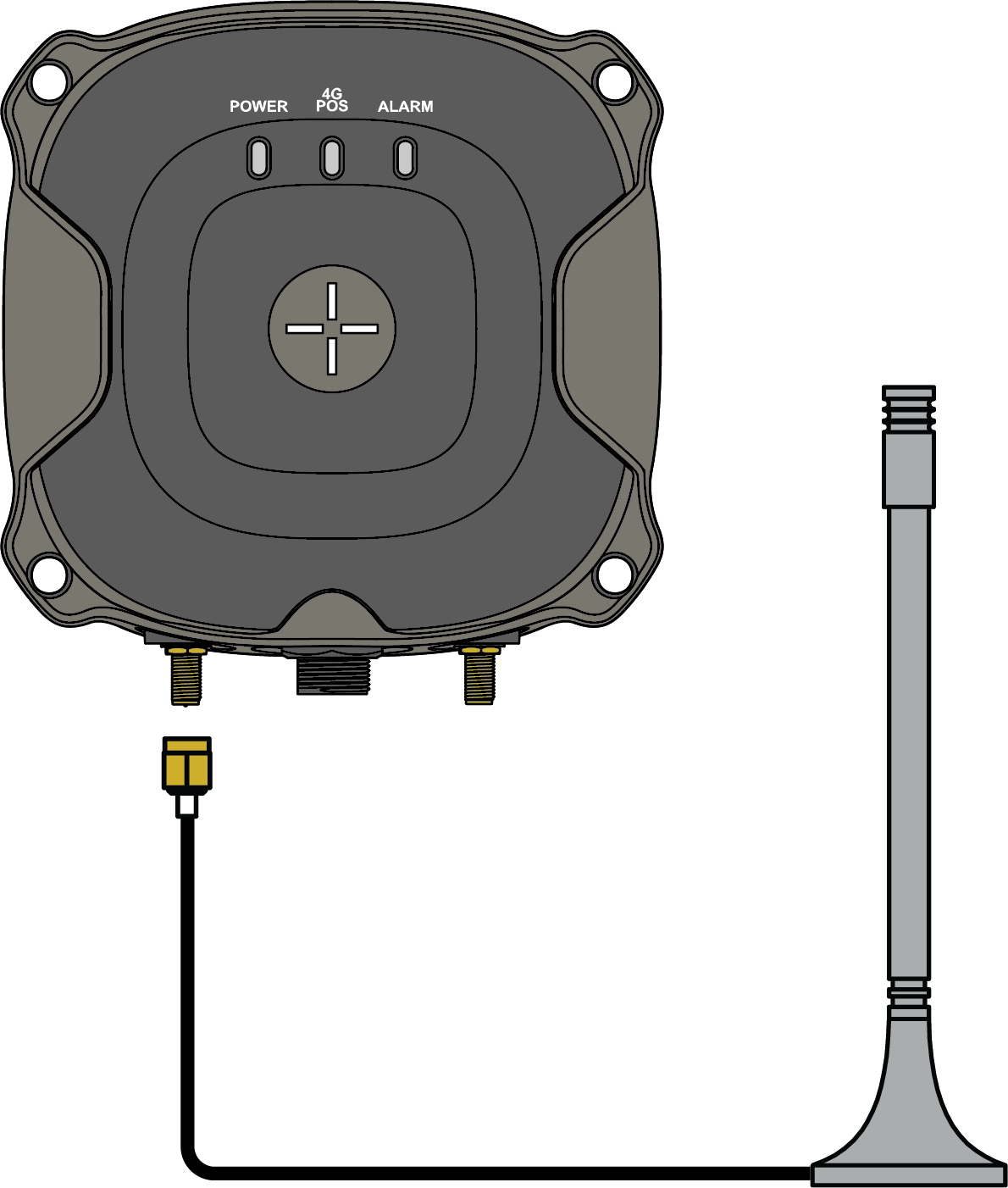

1. Koble den eksterne WiMEA til den venstre gullfargede kontakten på Trygg Båt hub (sett forfra). Stram koblingen med et passende verktøy, unngå å bruke overdreven kraft.




2. Bruk medfølgende tape med innebygget magnetfeste til å montere antennen i konsollen, overskapet eller bak roret. Eksterne antenneinstallasjoner kan kreve marint silikonforseglingsmiddel og et gjennomgående hullbeslag. Monter antennen på et uhindret sted minst 30 cm (10 tommer) unna annet elektronisk utstyr.


3. Fest antenneledningen med strips.

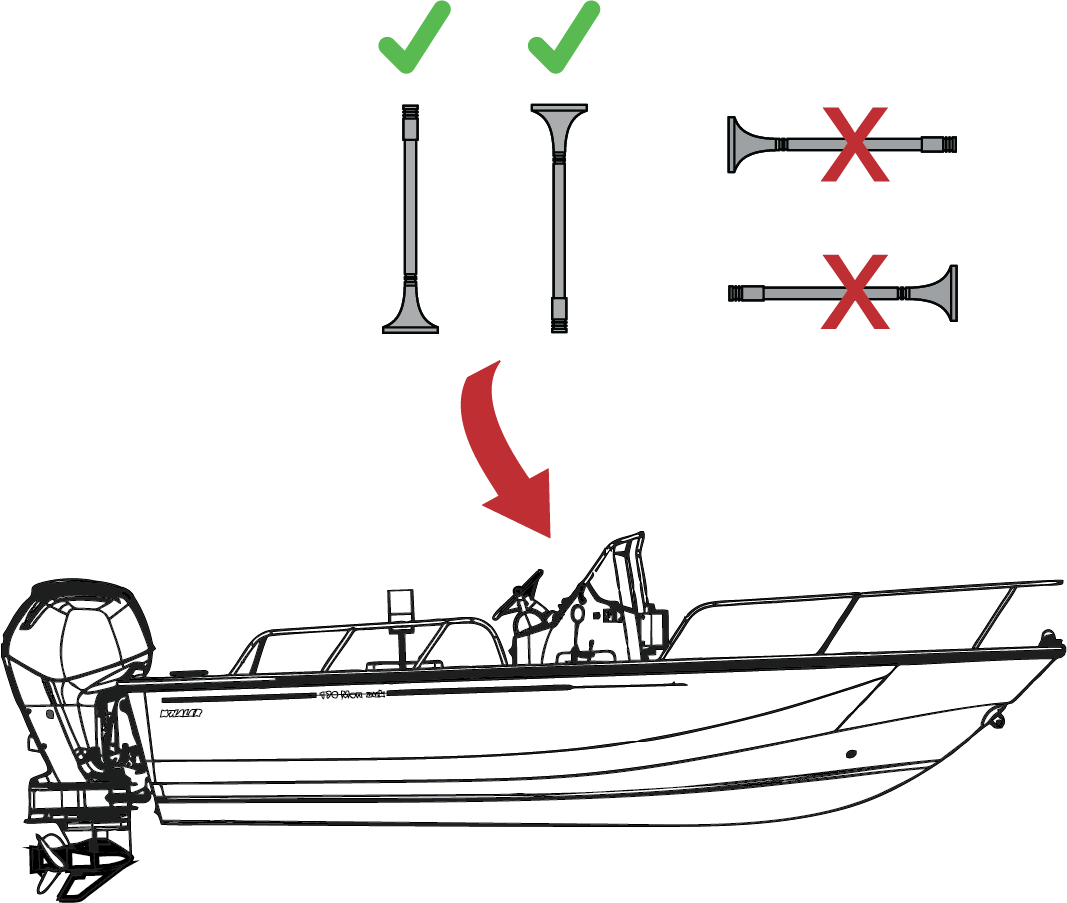

Notat: Antennen må monteres i vertikal posisjon som angitt i illustrasjonen nedenfor. Kontaktene for GPS-antennen (høyre) og WiMEA-antennen (venstre) er ikke utskiftbare. Ikke bruk overdreven kraft når du kobler til kontaktene, da dette kan forårsake skade.

4. Koble ledningsnettet til Trygg Båt hub

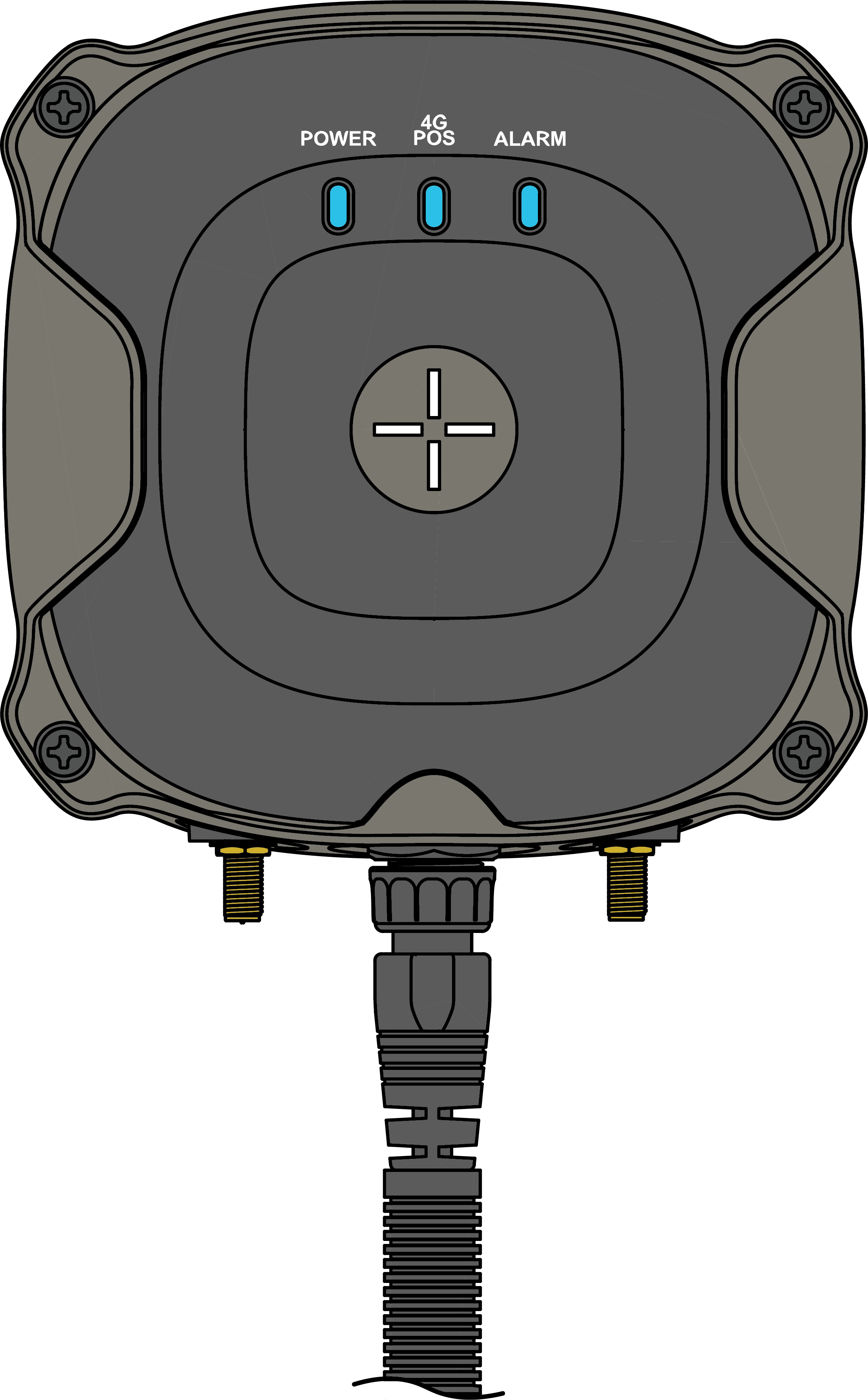

Koble ledningsnettet til Trygg Båt hub ved å sette inn kontakten og feste gjengemutteren, som vist i illustrasjonen nedenfor. Stram for hånd for å sikre at kontakten er festet.

Eksterne tilkoblinger

Eksterne tilkoblinger støttes for øyeblikket ikke for Trygg Båt hub.
