Artikkel nummer	EAN
72.380.5231106	7072380231063

Trygg Båt WaterSensor+ er en trådløs sensor som oppdager tilstedeværelsen av vann. Sensoren måler også temperatur og fuktighet og kan varsle ved fare for frost. Hvis vann oppdages, sender sensoren signaler til Trygg Båt hub. En lys- og lydalarm utløses både på sensoren og på Trygg Båt hub, i tillegg til push-varsler i tilkoblede mobilapplikasjoner. Den trådløse vannsensoren er liten og kan plasseres fritt der risikoen for lekkasje er størst eller der temperatur og fuktighet er ønsket. Det medfølgende batteriet har en levetid på >5 år.

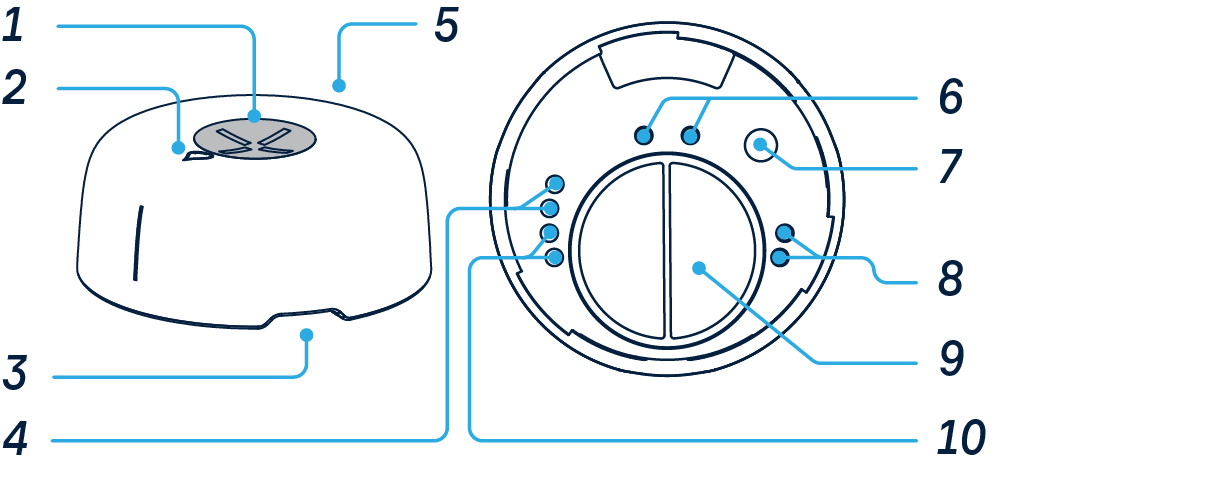

LED-indikator





1. Knapp for interaksjon med Trygg Båt WaterSensor+ (avtille alarm, tilkobling til Trygg Båt hub, etc.)


2. LED-indikator for enhets- og vanndeteksjonsstatus


3. Åpning for vanntilførsel til sensorpunkter for vanndeteksjon


4. Sensorpunkter for ekstern brakettdeteksjon for tilkobling av strøm og sensortape (IKKE I BRUK I BÅT)


5. Buzzer for lydsignal


6. Kontaktpunkt for ekstern strømforsyning (5V DC) (IKKE I BRUK I BÅT)


7. Åpning m/membran for måling av utetemperatur og luftfuktighet


8. Sensorprober for vanndeteksjon


9. Batteri deksel CR2477


10. Sensorprober for vanndeteksjon

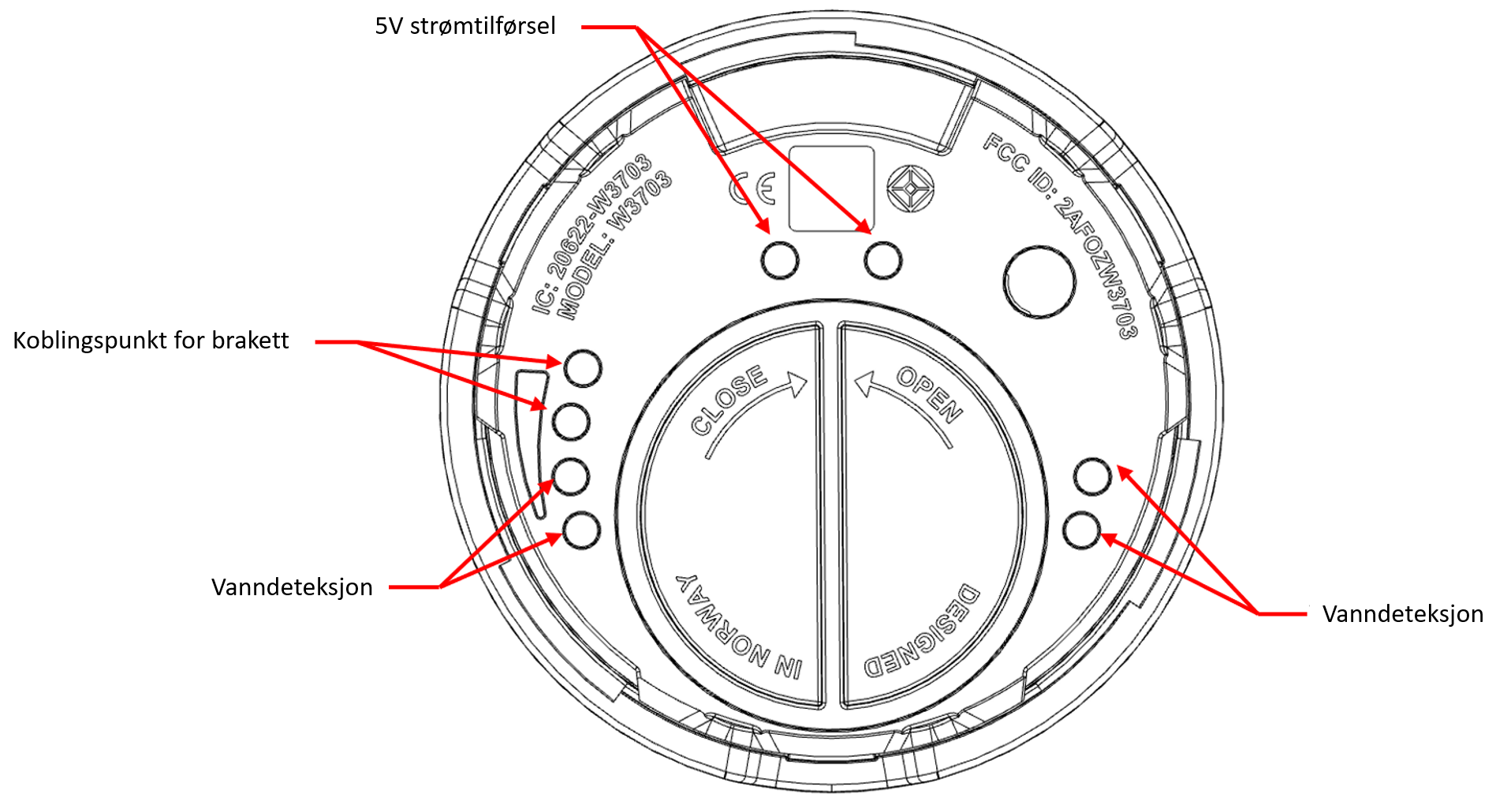

Tilkoblinger

INNGANG/UTGANG	TYPE KONTAKT
2x strømprober +/- (for Trygg Båt WaterSensor+ brakett strømadapter 5V DC)	Gullbelagt metallsonde
1 x 2 sensorprober for å detektere installasjon i ekstern brakett	Gullbelagt metallsonde
2 x 2 sensorprober for vanndeteksjon	Gullbelagt metallsonde





Tilbehør

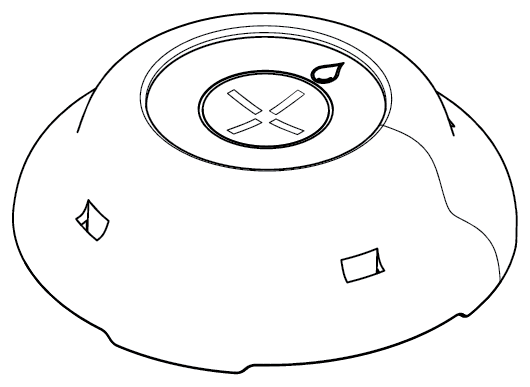

Trygg Båt WaterSensor+ deksel

Trygg Båt WaterSensor+ Cover brukes til å feste Trygg Båt WaterSensor+ inne i båten. Dekselet sørger for at WaterSensor+ holder seg på plass, samtidig som det beskytter sensoren mot utilsiktede støt. Dekselet inkluderer dobbeltsidig tape for montering på overflater der boring ikke er ønskelig, for eksempel båtskroget.





Funksjonalitet

Trygg Båt WaterSensor+ er en trådløs vannsensor som kommuniserer med Trygg Båt hub via WiMEA, en proprietær trådløs protokoll utviklet av for sikkerhetskritisk kommunikasjon mellom Trygg Båt hub og sikkerhetskritiske sensorer.



Vanndeteksjon: Trygg Båt WaterSensor+ er i stand til å oppdage selv små mengder vann, og utløse en alarm på Trygg Båt hub. Denne funksjonen er avgjørende for å gi tidlig varsling om lekkasjer eller vannintrengning.



Temperaturmåling: Trygg Båt WaterSensor+ måler kontinuerlig omgivelsestemperaturen. Dette hjelper deg med å holde oversikt over temperaturforholdene i båten din og gjør det mulig å oppdage risikoen for frostskader.



Måling av relativ fuktighet (RH): Trygg Båt WaterSensor+ måler den relative fuktigheten (RH) der enheten er plassert. Dette er nyttig for å overvåke fuktighetsnivået i båten din. Ved å holde styr på fuktighet kan du identifisere og løse potensielle fuktighetsrelaterte problemer før de eskalerer.



Sensorer

Måling av fuktighet	0-100% (+/- 2%)
Temperaturmåling	–10 til 70 °C (+/- 0,2 °C)
Vanndeteksjon	2x par gullbelagte sensorprober





Operativsystem





WaterSensor+ kjører operativsystemet AbraOS, et proprietært sanntidsoperativsystem (RTOS). AbraOS-operativsystemet er designet for bruk i sikkerhetskritiske funksjoner, og for å være immun mot virus og cyberangrep, noe som gir et ekstra lag med sikkerhet for ditt smarte hjem.

Abra OS oppdaterer automatisk over-the-air (OTA) hvis WaterSensor+ er koblet til Trygg Båt hub via WiMEA eller fra mobiltelefon via Bluetooth. Dette sikrer at den nyeste versjonen av operativsystemet alltid er installert, og at du alltid har tilgang til de nyeste funksjonene og sikkerhetsforbedringene. Oppdateringsprosessen tar bare noen få minutter og fullføres til tider når kritiske funksjoner ikke er i bruk.



Kommunikasjon

Trygg Båt WaterSensor+ støtter følgende kommunikasjonsprotokoller:



WiMEA	915 MHz FCC (US/CAN), 868 MHz RØD (EU)
Bluetooth	2,4 GHz
Zigbee	2,4 GHz

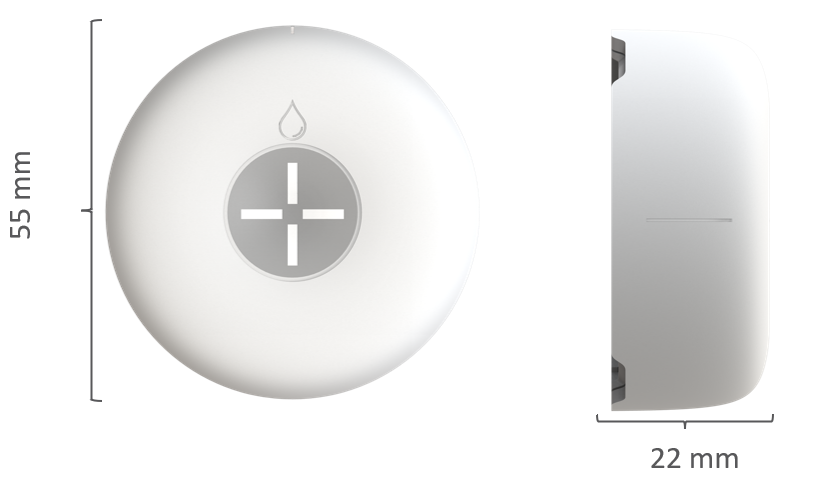

Dimensjoner



PRODUKT	HxBxD (mm)	Vekt (g)
Vannsensor+	Ø55 x 22 mm	40 g





Farger

WaterSensor+ leveres i en nøytral hvit farge med en grå knapp.



Strømforsyning

WaterSensor+ bruker et utskiftbart 3V CR2477 knappecellebatteri.



Sikkerhets instruksjoner

Trygg Båt WaterSensor+ er designet med sikkerhet i fokus. Til tross for den lave spenningen fra batteriet, ber vi om at du tar hensyn til farene ved elektriske produkter og følger instruksjonene nedenfor.

• Systemet må kun brukes i god stand og i samsvar med installasjons- og bruksinstruksjoner i denne håndboken.
• Fell Marine påtar seg intet ansvar for skader forårsaket av manglende overholdelse av instruksjonene.
• Originale komponenter, tilbehør og reservedeler må brukes for riktig og sikker drift av systemet. Feil bruk eller uoriginale komponenter kan føre til reduksjon eller oppsigelse av produktets garantibestemmelser.

Installasjon

Retningslinjer for valg av optimal plassering

WaterSensor+ kan installeres flatt på en passende overflate, alternativt festes ved hjelp av WaterSensor+ Cover.

Reduser forstyrrelser: Hold WaterSensor+ unna elektroniske enheter som kan forstyrre signaler, for eksempel mikrobølgeovner eller trådløse telefoner. Vi anbefaler > 1 m avstand til nevnt eller lignende utstyr som sender eller mottar høyfrekvente radiosignaler.

Sjekk signalstyrken: Sørg for at WaterSensor+ er innenfor den trådløse rekkevidden til Trygg Båt hub.



Trygg Båt WaterSensor+ frittstående installasjon

Plasser WaterSensor+ på steder der det er fare for vannlekkasjer.

Dette er vanligvis i bunnen av skroget, i motoravdelingen eller inne i båtkabinen.



Installasjon av vannsensor med Trygg Båt WaterSensor+ brakett

Trygg Båt WaterSensor+ kan plasseres frittstående eller monteres på skroget, i kabinen eller et annet sted i båten som krever vanndeteksjon. Braketten gir fleksibilitet til strategisk plassering av sensoren på steder der fuktighetsmåling er avgjørende for helse og bygningsintegritet.

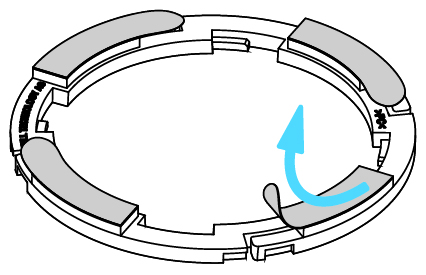

1. Rengjør monteringsoverflaten og fjern beskyttelsesfilm på dobbeltsidig tape før du monterer braketten.



   eller

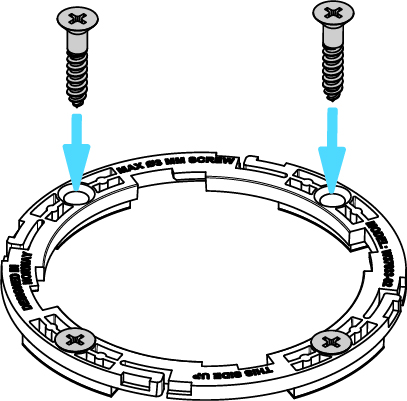

   Monter med skruer som er egnet til underlaget, minimum 2x (maks. Ø3 mm). Ikke stram for hardt, da dette vil skade braketten.

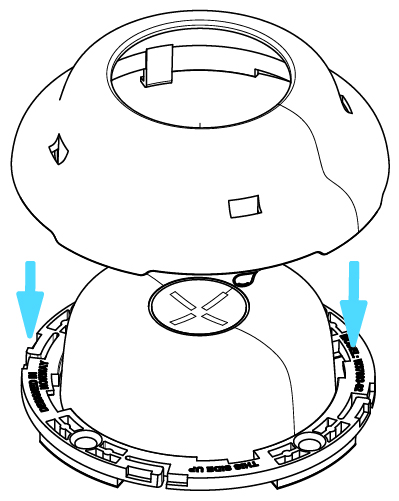

2. Monter WaterSensor+ i braketten, og sett så på dekselet.

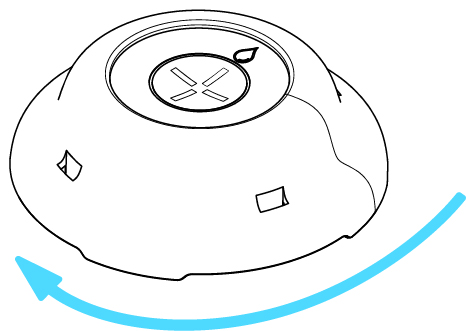

3. Snu dekselet i pilens retning for å låse det. Du vil høre og kjenne et "klikk" når dekselet er på plass. Lås opp dekselet ved å vri i motsatt retning.






Bruk av produktet

Pare Trygg Båt WaterSensor+ med Trygg Båt hub





1. Monter batteriet i Trygg Båt WaterSensor+, se Sett inn eller bytt ut det interne batteriet

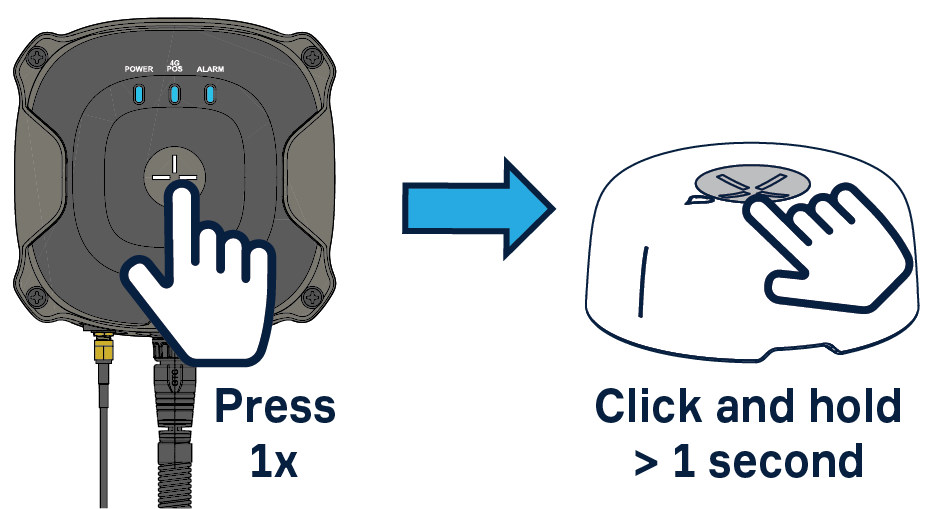

2. Aktiver WaterSensor+ paringsmodus på Trygg Båt hub
   Trykk på midtknappen på Trygg Båt hub+ Geo 1x og strømindikatoren blekner grønt inn og ut.


3. Start paringsmodus på WaterSensor-
   På WaterSensor+, trykk og hold inne knappen i mer enn 3 sekunder. Dette vil starte den automatiske tilkoblingsprosessen. LED-lampen på WaterSensor+ vil blinke raskt i blå farge, noe som indikerer at den prøver å pare med huben.


4. Bekreft vellykket sammenkobling
   WaterSensor+ LED blinker tre (3x) ganger for å indikere vellykket sammenkobling.


5. Gjenta for flere enheter
   Gjenta trinn 1 til 3 for alle nye vannsensorer som skal kobles til Trygg Båt hub.



Konfigurere produktet

Konfigurasjonen av WaterSensor+ utføres gjennom kompatible mobilapplikasjoner. Typiske innstillinger som kan endres inkluderer:

• Administrere tilkoblede enheter (legge til nye eller slette)
• Endre navnet på enheten
• Se den tilordnede plasseringen til enheten.



Funksjonstesting

Funksjonstesting er avgjørende for å verifisere påliteligheten og sikkerheten til systemene. Det sikrer at alle komponenter fungerer som de skal, og opprettholder driftsintegritet og sikkerhet i både vanlige situasjoner og nødsituasjoner.

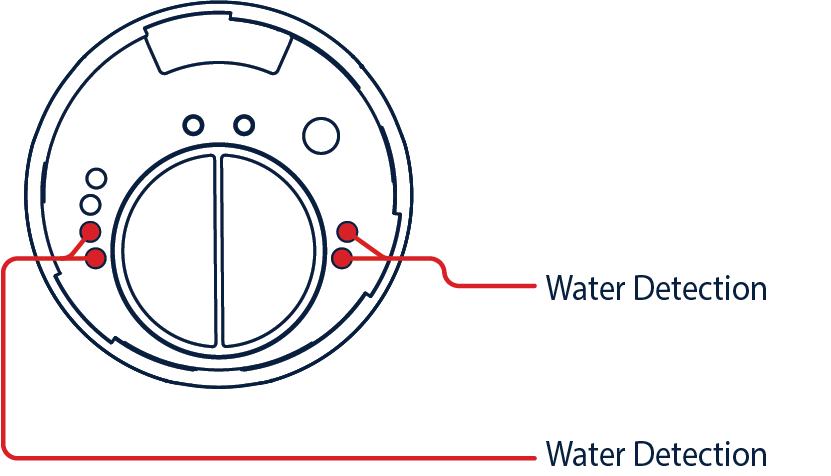

Vanndeteksjon

Bruk en våt klut til å påføre vann på sensorpunktene på den trådløse sensoren.



Sørg for at:

• Trygg Båt hub avgir et visuelt og hørbart alarmsignal og at ALARM-lampen blinker rødt.
• Den trådløse sensoren avgir et lavt lydsignal og blinker rødt.

For å stoppe vannalarmen, tørk av sensorpunktet og trykk på Trygg Båt hub- knappen.

Gjenta testen for hver installerte trådløse sensor.



Temperatur- og fuktighetsmåling

Bruk en kompatibel mobilapplikasjon til å kontrollere at WaterSensor+ reagerer på endringer i temperatur og fuktighet.



Frakoble WaterSensor+ fra Trygg Båt hub

For å frakoble WaterSensor+, trykk og hold på knappen i > 5 sekunder. Enheten kvitterer med 3 blå blink og 3 lange pip for å bekrefte at enheten er frakoblet sentralenheten.



Merk! Dersom WaterSensor+ er utenfor trådløs rekkevidde fra sentralenheten, vil det ta 3 timer før enheten vises som frakoblet i appen. Dette gjelder også dersom enheten frakobles med knappetrykk når den er utenfor den trådløse rekkevidden.



Varsler, indikasjoner og signaler

Lyssignalene i symbolene på WaterSensor+ indikerer tilstanden til enheten eller rapporterer om hendelser som tilkoblingsstatus og alarmer, i kombinasjon med lydsignaler.







Listen nedenfor viser nøkkelstatusene angitt av WaterSensor+ og hva disse betyr.



Lys	Lyd	Status	Informasjon
Grønt blinkende lys kontinuerlig	-	Alt i orden	Ingen vannlekkasje oppdaget
Tre grønne blink	3x Lange pip	Tilkobling til trådløs enhet vellykket	Enheten er nå en del av systemet
Gult dobbelt blink	2x Korte pip	Trådløs enhetstilkobling mislyktes	Prøv å koble til på nytt. Sørg for at enheten din er i nærheten av Trygg Båt hub
Rødt blinker kontinuerlig	Kontinuerlig piping	Vannlekkasje, alarm aktivert	Umiddelbar handling kreves av brukeren. Bekreft statusen til enheten før du avbryter alarmen.
Raskt blinkende blått	3x Korte pip	Paringsmodus	Forsøker å koble til sentralenhet.
Tre blå blink	3x Lange pip	Frakoblet	Enheten er nå frakoblet fra sentralenhet og kan kobles til nytt system.



Tilstander og moduser

WaterSensor+ har følgende tilstander og moduser:

• Normal modus - ingen vannalarm
• Vannlekkasje oppdaget - vannalarm aktivert
• Paringsmodus



Spesifikasjoner

Generelt

IP-klasse	IP44
Motstand mot støt	IK06
Brannsikkerhet	IEC 60950 1&22, CE-UL94
Strømforsyning	CR2477 , 3V coin cell battery
Driftstemperatur	0°C to 40°C (40°C to 104°F)
Relativ fuktighet	0% - 100% (non-condensing)
Materialgodkjenninger	RoHS (2002/95/EC) REACH
Godkjenninger	CE/RED, FCC Part 15, Zigbee
Farge	White



Vedlikehold, rengjøring og transport

Vedlikehold

Produktet krever ikke løpende vedlikehold, med unntak av rengjøring. Se avsnittet nedenfor.

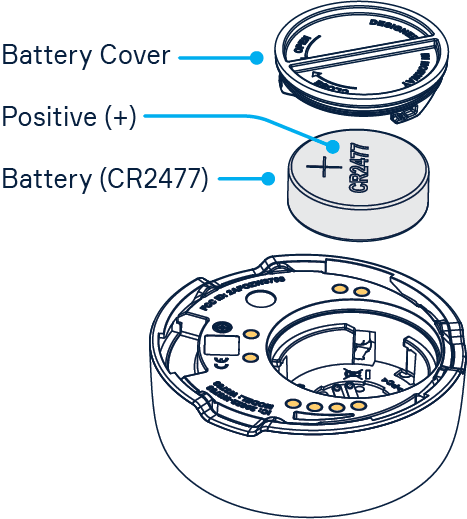

Sett inn eller bytt ut det interne batteriet



1. Åpne batteridekselet på bunnen ved å vri mot klokken. Bruk et egnet verktøy hvis dekselet er vanskelig å dreie.




2. Ta ut det gamle batteriet og sett inn et nytt CR2477-batteri med den positive (+) siden vendt ut.






3. Sett dekselet tilbake og skyv det helt inn, og vri deretter med klokken for å feste dekselet.








Renhold

For å rengjøre WaterSensor+, tørk av den med en myk klut fuktet med mildt vaskemiddel. Unngå å bruke slipende rengjøringsmidler eller kjemiske løsemidler som inneholder olje eller alkohol, da dette kan misfarge plasten. Bruk en annen myk, tørr klut til å tørke den tørr.

Transport

WaterSensor+ skal alltid transporteres i originalemballasjen. Hvis emballasjen skulle falle eller bli påvirket på annen måte, bør det utføres en visuell inspeksjon for å bekrefte mulig skade på produktet.

Lagring

For å bevare emballasjen og innholdet anbefaler vi oppbevaring på et tørt og godt ventilert sted. Relativ fuktighet bør ikke overstige 80 % og ingen etsende gass skal være tilstede. Lagrings- eller transportmiljø må aldri overskride grensene gitt i de tekniske spesifikasjonene til WaterSensor+.



Disposisjon

Dette elektroniske utstyret må ikke kastes i husholdningsavfallet. For retur av gamle enheter kan det være gratis hente- og akseptpunkter tilgjengelig i nærheten. Følg lokale forskrifter for riktig og miljøvennlig avhending. Hvis det gamle elektroniske utstyret inneholder personopplysninger, er du selv ansvarlig for å slette det før du returnerer det.

Symbolet med en søppeldunk med kryss over indikerer at varen skal kastes separat fra husholdningsavfallet. Varen skal leveres til gjenvinning i henhold til lokale miljøforskrifter for avfallshåndtering. Ved å skille en merket gjenstand fra husholdningsavfallet, vil du bidra til å redusere mengden avfall som sendes til forbrenningsanlegg eller deponi og minimere potensiell negativ innvirkning på menneskers helse og miljøet. For mer informasjon, vennligst kontakt Fell Technology.

Hvis det gamle elektroniske utstyret inneholder personopplysninger, er du selv ansvarlig for å slette det før du returnerer det.



Sertifiseringer

Trygg Båt WaterSensor+ samsvarserklæring for CE-merking og salg innen EU/EØS

Modellnummer: W3703
Markedsført som: Trygg Båt WaterSensor+

Trygg Båt WaterSensor+ er utviklet av Fell Technology AS, som har erklært under eget ansvar at ovennevnte produkt oppfyller de grunnleggende kravene i følgende direktiver fra EU:

• Radioutstyrsdirektivet (RED) – 2014/53/EU
• Lavspenningsdirektiv – 2014/35/EU
• RoHS-direktivet – 2011/65/EU, EU 2015/863

Harmoniserte standarder og normative dokumenter

Følgende harmoniserte standarder og normative dokumenter er de som produktets samsvar er erklært til, og med spesifikk henvisning til de grunnleggende kravene i de henviste direktivene:



Helse og sikkerhet (artikkel 3.1(a) i RED):

• EN 60950-1:2006 + A11:2009 + A1:2010 + A12:2011 + A2:2013
• EN 62368-1: 2014 / A11: 2017
• EN 62311:2008

EMC (artikkel 3.1(b) i RED):

• EN 301 489-1 v2.2.0
• EN 301 489-17 v3.2.0
• NO 55032:2015 + AC:2016
• EN 55024:2010
• EN 61000-3-2:2014
• EN 61000-3-3:2013

Spektrum (artikkel 3.2 i RED):

• EN 300 328 v2.1.1
• EN 301 893 v2.1.1

RoHS-direktivet, 2011/65/EU:

• EN 50581:2012



Trygg Båt WaterSensor+ samsvarserklæring for CE-merking og salg i USA og Canada

Elektromagnetisk kompatibilitet (EMC)

Denne enheten er i samsvar med del 15 av FCC-reglene/Innovation Science and Economic Development Canadas lisensfrie RSS-standard(er).

Drift er underlagt følgende to betingelser: (1) denne enheten kan ikke forårsake skadelig interferens, og (2) denne enheten må akseptere all interferens som mottas, inkludert interferens som kan forårsake uønsket drift av enheten.

ADVARSEL

Eventuelle endringer eller modifikasjoner på denne enheten som ikke er uttrykkelig godkjent av parten som er ansvarlig for overholdelse, kan ugyldiggjøre brukerens rett til å bruke utstyret.



MERK
Dette utstyret er testet og funnet å være i samsvar med grensene for en digital enhet i klasse B, i henhold til del 15 av FCC-reglene. Disse grensene er utformet for å gi rimelig beskyttelse mot skadelig interferens i en boliginstallasjon. Dette utstyret genererer, bruker og kan utstråle radiofrekvensenergi, og hvis det ikke installeres og brukes i samsvar med instruksjonene, kan det forårsake skadelig interferens på radiokommunikasjon. Det er imidlertid ingen garanti for at interferens ikke vil oppstå i en bestemt installasjon. Hvis dette utstyret forårsaker skadelig interferens på radio- eller TV-mottak, noe som kan fastslås ved å slå utstyret av og på, oppfordres brukeren til å prøve å korrigere interferensen med ett eller flere av følgende tiltak:

• Vend eller flytt mottakerantennen.
• Øk avstanden mellom utstyret og mottakeren.
• Koble utstyret til en stikkontakt på en annen krets enn den mottakeren er
  koblet til.
• Kontakt forhandleren eller en erfaren radio-/TV-tekniker for å få hjelp

Informasjon om RF-eksponering

Denne enheten overholder FCCs grenser for RF-strålingseksponering angitt for et ukontrollert miljø. Antennen som brukes til denne senderen må installeres for å gi en separasjonsavstand på minst 20 cm fra alle personer og må ikke være samlokalisert eller fungere sammen med noen annen antenne eller sender.

Erklæring om strålingseksponering

Dette utstyret overholder IC-grensene for strålingseksponering angitt for et ukontrollert miljø. Dette utstyret bør installeres og brukes med en minimumsavstand på 20 cm mellom radiatoren og kroppen din.

Denne enheten er i samsvar med Industry Canada lisensfritatt RSS-standard(er). Drift er underlagt følgende to betingelser: (1) denne enheten kan ikke forårsake interferens, og (2) denne enheten må akseptere enhver interferens, inkludert interferens som kan forårsake uønsket drift av enheten.

Erklæring om strålingseksponering (FR)

Dette utstyret overholder IC-grensene for strålingseksponering som er fastsatt for et ukontrollert miljø. Dette utstyret bør installeres og brukes med en minimumsavstand på 20 cm mellom strålekilden og kroppen din.

Dette apparatet er i samsvar med Industry Canadas RSS for lisensfrie radioapparater. Bruk er tillatt under følgende to betingelser: (1) enheten må ikke produsere interferens, og (2) brukeren av enheten må akseptere enhver radiointerferens som oppleves, selv om interferensen sannsynligvis vil kompromittere driften.



Erklæring om strålingseksponering (FR)

Dette utstyret overholder IC-grensene for strålingseksponering som er fastsatt for et ukontrollert miljø. Dette utstyret må installeres og brukes med en minimumsavstand på 20 cm mellom strålekilden og kroppen din.

Dette apparatet er i samsvar med Industry Canadas RSS som gjelder for lisensfrie radioapparater. Bruk er tillatt under følgende to betingelser: (1) enheten må ikke forårsake interferens, og (2) brukeren av enheten må akseptere enhver radiofrekvensinterferens som oppleves, selv om interferensen sannsynligvis vil påvirke driften av enheten.



Garanti og service

WaterSensor+ og tilbehøret er fri for materialfeil og er utformet i samsvar med forbrukerbeskyttelseslovene og -forskriftene i landet der produktet er kjøpt. All riktig installert maskinvare dekkes av vår 5-års begrensede garanti*.

Hvis WaterSensor+ trenger reparasjon innen garantiperioden, vennligst kontakt Fell Marine kundestøtte. Mer informasjon finner du på nettsiden Fell Marine | Trådløst mann over bord-system

*Noen land og/eller registrerte produkter kan ha utvidede garantier.



Ofte stilte spørsmål (FAQ)

Hva betyr det når enhetens lysindikator blinker grønt?

Dette indikerer at alt er bra med WaterSensor+.

Hva gjør jeg hvis jeg får en vannlekkasjealarm?

Enhetens lysindikator vil blinke rødt. Avstill alarmen ved å trykke på midtknappen på Trygg Båt hub eller bruke en kompatibel mobilapplikasjon pariert med Trygg Båt hub.



Juridisk informasjon

Merker

Fell Marine er et registrert varemerke hos Fell Technology AS.

Apple og Apple-logoen er varemerker for Apple Inc., registrert i USA og andre land.

Google Play og Google Play-logoen er varemerker for Google LLC.



Lisensrettigheter og begrensninger

INGEN RETTIGHETER ELLER LISENSER, UTTRYKTE ELLER UNDERFORSTÅTTE, GIS TIL Å BRUKE TREDJEPARTSENHETER I KOMBINASJON MED DISSE PRODUKTENE I ET KABLET ELLER TRÅDLØST NETTVERK, ELLER TIL Å BRUKE TREDJEPARTSTJENESTER FOR Å FÅ TILGANG TIL, OVERVÅKE ELLER KONTROLLERE DISSE PRODUKTENE PÅ ET KABLET ELLER TRÅDLØST NETTVERK OVER INTERNETT ELLER ANNET NETTVERK.



Produsent

Fell Technology AS

Bragernes Torg 2

NO-3017 Drammen

Norge



www.felltech.no



Opphavsrett

Opphavsrett ©2024 Fell Technology AS. Alle rettigheter forbeholdt.
Fell Technology AS og Fell Marine AS er selskaper i Fell Group AS.

Utvikling av produkter utføres av Fell Technology AS, med konsesjon gitt til Fell Marine AS for bruk.
