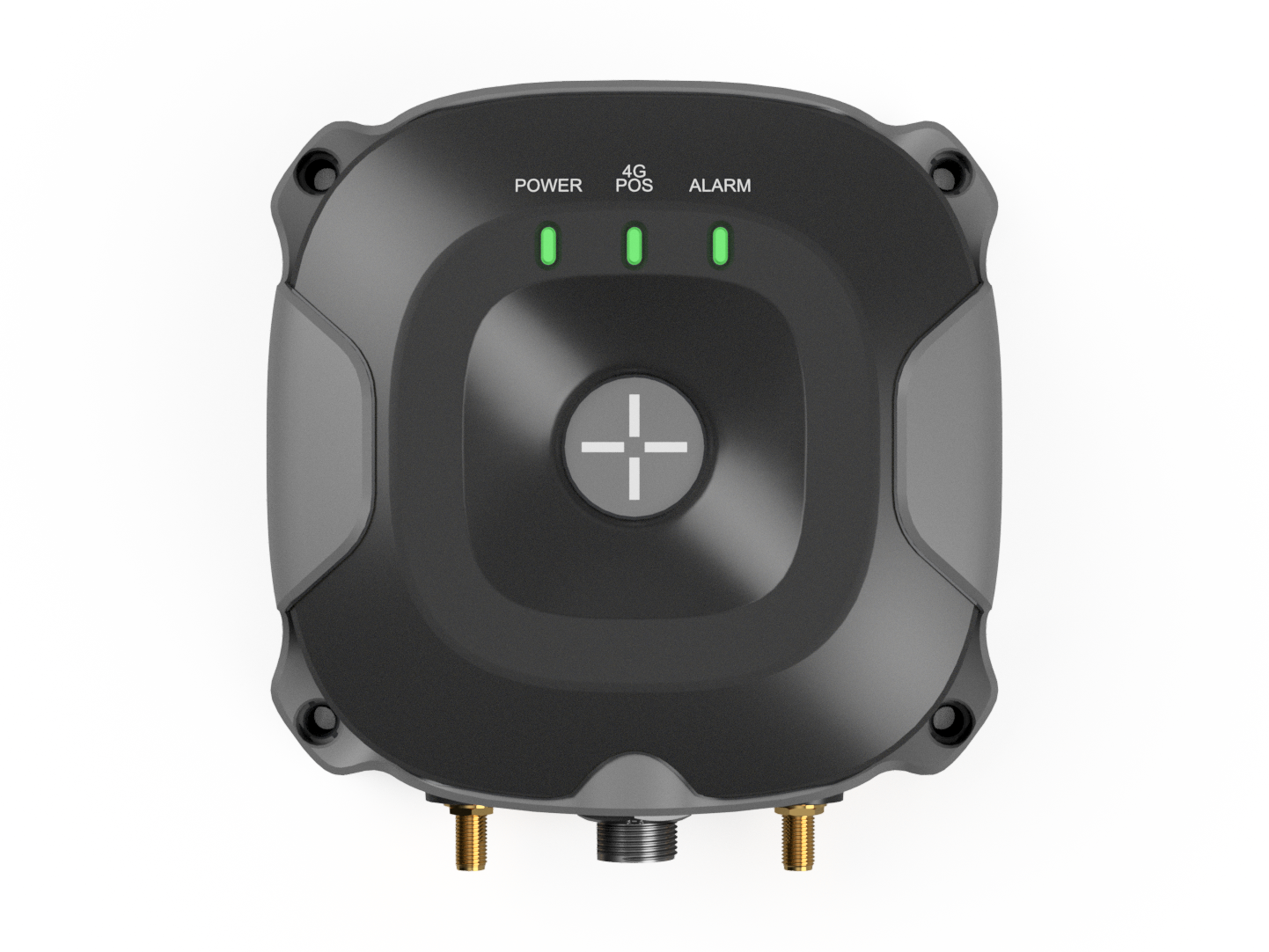

Introduksjon

Trygg Båt hub er en sentral komponent i Fell Marines økosystem, utviklet for å forbedre sikkerheten ved båtbruk. Produktet er robust utformet for å motstå utfordrende forhold, med høy slagfasthet og IP67-klassifisering for vann- og støvbeskyttelse.

Enheten er utstyrt med GPS og 4G for overvåkning av båtens posisjon, motorstopp og automatisk sending av nødmeldinger ved hendelser der personer faller over bord (MOB). Huben støtter flere kommunikasjonsprotokoller, inkludert Zigbee, Bluetooth og WiMEA – en proprietær protokoll utviklet for kryptert og pålitelig trådløs kommunikasjon i sikkerhetskritiske applikasjoner.

Trygg Båt hub er designet for å støtte en rekke trådløse sensorer, og muliggjør dermed et integrert og effektivt system for båtsikkerhet og styring av smarte enheter. Den kan blant annet koble seg trådløst til Trygg Båt WaterSensor+, en sensor som detekterer vann og overvåker temperatur- og fuktighetsnivåer. Ved å registrere vanninntrengning eller endringer i temperatur og fuktighet utenfor forhåndsdefinerte grenser, kommuniserer Trygg Båt WaterSensor+ med Trygg Båt hub for å varsle brukerne.

Fell Marines økosystem for båtbruk kan fjernstyres via kompatible mobilapplikasjoner tilgjengelige for både Android og iOS. Mobilapplikasjonen tilbyr overvåking av lekkasjestatus, temperatur og fuktighet, samt muligheten til å opprette et digitalt gjerde for tyverideteksjon og aktivere eller deaktivere utsendelse av nødmeldinger ved MOB-hendelser.

Med 4G-tilkobling er Trygg Båt hub konstruert for å automatisk sende nødmeldinger direkte til nødetatene ved en MOB-hendelse. Denne funksjonen sikrer en rask respons ved å overføre båtens posisjon og nødstatus til søk- og redningstjenester. Aktivering av denne tjenesten forbedrer sikkerheten ved å sikre at nødvendig hjelp sendes raskt, så lenge båten er innen rekkevidde av et mobilnettverk.

Trygg Båt hubs ledningsnett for båtbruk inkluderer også en integrert eStop-funksjon som ytterligere øker sikkerheten. Hvis båtføreren faller over bord, utløses eStop-funksjonen automatisk og fører til umiddelbar motorstopp. Dette sikrer at båten stopper umiddelbart for å forhindre ytterligere skader og muliggjør en rask og trygg redning av personen som har falt over bord.

*Tilbehørsutstyr inkludert i Trygg Båt hub Kit

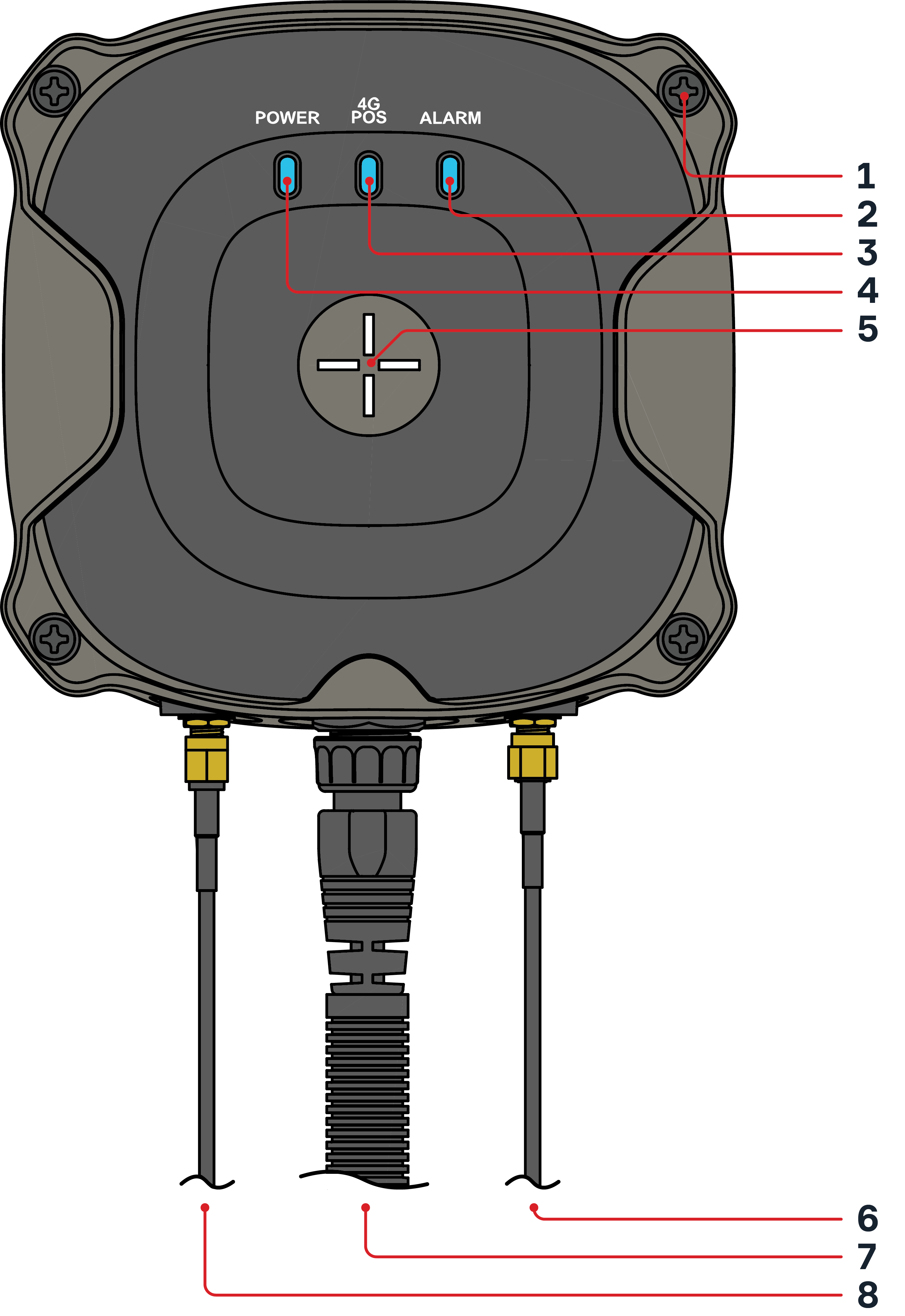

Informasjon om produktet

Operativsystem





Trygg Båt hub kjører AbraOS, et proprietært sanntids operativsystem (RTOS) utviklet for sikkerhetskritiske applikasjoner. AbraOS har en arkitektur som er designet for å være motstandsdyktig mot virus og cyberangrep, noe som sikrer høy systemintegritet og sikker drift.

AbraOS kan oppdateres automatisk til den nyeste versjonen "over luften" (Over The Air) hvis Trygg Båt hub er tilkoblet internett. Denne funksjonaliteten sikrer at enheten din alltid er oppdatert med de siste funksjonene og sikkerhetsoppdateringene. Oppdateringsprosessen er effektiv, tar kun noen få minutter, og er planlagt til tider når kritiske funksjoner ikke er i bruk, for å minimere eventuelle forstyrrelser i systemets funksjonalitet.



Kommunikasjon

Trygg Båt hub støtter følgende kommunikasjonsprotokoller- og teknologier.



WiMEA	915 MHz FCC (USA/CAN), 868 MHz RØD (EU)
Blåtann	2,4 GHz
Zigbee 3.0	2,4 GHz
WiFi	2,4 GHz
4G / LTE-M	Global støtte for ulike frekvensbånd
Globale satellittnavigasjonssystemer (GNSS)	GPS, Galileo, GLONASS



Blåtann

Trygg Båt hub har Bluetooth-tilkobling, som kan brukes til første systemoppsett og som en backup-kommunikasjonsmetode via tilkoblede mobiltelefoner. Dette er spesielt nyttig hvis den primære 4G/LTE-M-kommunikasjonskanalen opplever avbrudd.

WiMEA

WiMEA, en egenutviklet trådløs protokoll utviklet av Fell Technology, er skreddersydd for sikkerhetskritisk kommunikasjon. Teknologien benyttes for kommunikasjon med både Trygg Båt WaterSensor+ og Trygg Båt fob, noe som sikrer pålitelig dataoverføring for sikkerhetskritiske applikasjoner.

4G / LTE-M

Trygg Båt hub er utstyrt med et 4G-modem som dynamisk velger den beste kommunikasjonsleverandøren basert på lokal dekning. Dekningen kan variere avhengig av plassering, værforhold og hvordan produktet er installert i båten. Kortere perioder 4G-tilkoblingsbrudd vil være mulig.

Zigbee 3.0

Zigbee 3.0, kjent for sine trådløse nettverksfunksjoner som bruker lite energi, og benyttes derfor av en rekke smarte enheter og i industrielle kontrollsystemer. Støtte for Zigbee 3.0 i Trygg Båt hub muliggjør kompatibilitet med flere smarte hjemmeenheter, avhengig av hvilken mobilapplikasjon som benyttes.

WiFi 2.4 GHz

Trygg Båt hub har støtte for 2.4 GHZ WiFi. WiFi-nettverk er som oftest ikke tilgjengelig i mindre båter, men kan være nyttig dersom båten ligger til anker eller står til lagring.

GNSS

Trygg Båt hub støtter Global Navigation Satellite Systems (GNSS) for presis posisjonssporing. Dette inkluderer støtte for satelittsystemer som GPS (USA), GLONASS (Russland) og Galileo (EU).





Dimensjoner





PRODUKT	HxBxD (mm)	Vekt (g)
Trygg Båt hub	145 x 135 x 43,5	275



Farger

Trygg Båt hub leveres som standard i en matt svart farge med grå gummielementer.



Strømforsyning

Trygg Båt hub krever 9–16 V DC (likestrøm) strømforsyning.

Ved bruk i båt benytter Trygg Båt hub et ledningsnett beregnet for tilkobling til 12V-systemer, samt en dedikert eStop-ledning for å slå av motoren under en MOB-hendelse.

Se detaljerte kablings- og sikkerhetsinstruksjoner i håndboken for Trygg Båt hub Kit.



Sikkerhetsinstruksjoner

Ansvarsfraskrivelser og advarsler

Ansvarsbegrensning for MOB-system (Man Overboard)

Vær oppmerksom på at Fell Marine eksplisitt fraskriver seg ethvert ansvar for funksjonsfeil i MOB-systemet, inkludert, men ikke begrenset til, feil i å oppdage en mann over bord-hendelse eller sende nødmeldinger. Slike funksjonsfeil kan oppstå på grunn av uforutsette omstendigheter, tekniske problemer eller miljøfaktorer utenfor vår kontroll.

I tillegg har Fell Marine intet ansvar for eventuelle kostnader, skader eller forpliktelser som oppstår som følge av falske alarmer eller feilaktige nødmeldinger generert av systemet. Dette inkluderer, men er ikke begrenset til, utgifter eller konsekvenser som skyldes redningsoperasjoner basert på slike varsler.

Det er avgjørende for brukerne å forstå disse begrensningene og å ta nødvendige forholdsregler, inkludert regelmessig systemtesting og vedlikehold, for å sikre optimal funksjonalitet i MOB-systemet. Brukere anbefales også å ha alternative sikkerhetstiltak og beredskapsplaner på plass.



4G-tilkobling

4G (LTE)-tilkoblingen kan sporadiske miste dekning og gjøre at Linbox+ er frakoblet i inntil 3 minutter. Dette medfører at kritiske meldinger, inkludert de som er relatert til MOB-hendelser (Man Over Board) eller andre statusoppdateringer, ikke bli overført til mobilapplikasjonen før 4G kobles til igjen. Denne forsinkelsen kan øke responstiden fra øyeblikket av MOB-hendelsen til utsendelse av nødmeldinger. Eventuelle pågående MOB-alarmer overføres umiddelbart etter tilkobling av 4G-nettverket.



Trådløs rekkevidde og systemdrift

Vær oppmerksom på at når en Trygg Båt fob er innenfor den trådløse rekkevidden til Trygg Båt hub, vil ikke systemet automatisk slå av båtens motor i tilfelle en Man Overboard (MOB). I slike scenarier kan motoren slås av manuelt ved å trykke på knappen på Trygg Båt fob eller Trygg Båt hub. Det er viktig å kontrollere systemets trådløse rekkevidde før bruk for å forstå begrensningene for sikker drift.



Ansvar for trådløs rekkevidde

Brukere er ansvarlige for å kontrollere at den trådløse rekkevidden fra Trygg Båt hub til eventuelle tilkoblede Trygg Båt fob'er er tilstrekkelig for deres bruk. Hvis den trådløse rekkevidden ikke er tilstrekkelig, må du installere en ekstern WiMEA-antenne i oppreist stilling, borte fra faktorer som kan redusere rekkevidden, for eksempel metallkapslinger eller vegger.



Integrering av nødstopp for motor

Trygg Båt hub kan integreres i nødstoppkretsen til båtens motor, noe som muliggjør stopp av motoren i nødstilfeller ved manuell frakobling av Trygg Båt fob, eller automatisk under en MOB-hendelse. For å aktivere denne funksjonen, må eStop-ledningen fra et kompatibelt Trygg Båt hub-ledningsnett for båtbruk være riktig tilkoblet båtens nødstoppkrets. Dette er kritisk for å forsterke sikkerhetstiltak i nødsituasjoner.



Ansvarsfraskrivelse for installasjonssamsvar

Trygg Båt hub må installeres i samsvar med lokale forskrifter for elektriske lavspente installasjoner. Før installasjon, les og forstå instruksjonene i denne håndboken grundig. Oppbevar håndboken lett tilgjengelig for fremtidig referanse. Å følge disse retningslinjene sikrer at produktet blir installert på en trygg og korrekt måte.



EMC

Før installasjon, koble fra batterikablene. Gjennomgå alle instruksjonene nøye for å sikre korrekt bruk av Trygg Båt hub. Produktet og tilbehøret er spesialdesignet for det marine fritidsmiljøet og må installeres korrekt for å overholde EMC-forskriftene.



Installasjon

Velge installasjonssted

Sentral posisjon

Installer Trygg Båt hub så sentralt som mulig i båten for å maksimere rekkevidden til WiMEA-signalene. Utilstrekkelig trådløs WiMEA-rekkevidde kan føre til tap av tilkobling til WaterSensor+ eller Trygg Båt fob, noe som kan føre til tap av sensormålinger eller utilsiktede Man Over Board-alarmer.



Unngå hindringer

Installasjon nær eller i tykke vegger, og spesielt metallkonstruksjoner, bør unngås, da disse materialene kan svekke eller blokkere trådløse signaler betydelig. Dette er avgjørende for å opprettholde forbindelsen til og sikre nøyaktig GPS-posisjonering, da hindringer kan forhindre at satellittsignaler når enheten.



Minimer signalavbrudd

For å redusere potensiell signalinterferens må du plassere Trygg Båt hub minst 1 meter fra høyfrekvente elektroniske enheter, spesielt annet kommunikasjonsutstyr (f.eks. VHF eller radarer). Kommunikasjonsutstyr kan forstyrre de trådløse egenskapene til Trygg Båt hub.

Hvis båtskroget er laget av elektrisk ledende materialer, kan dette forringe de trådløse signalene fra Trygg Båt hub. Grad av signalforringelse vil variere mellom forskjellige båter og må testes individuelt for hver installasjon. Dersom dekningsområdet ikke er tilstrekkelig for WiMEA-tilkoblingen til Trygg Båt fob eller Trygg Båt WaterSensor+, anbefales det å installere den eksterne WiMEA-antennen utenfor båtskroget for å forbedre signalstyrken.

*WiMEA-antennen følger med Trygg Båt hub Kit.





Installere produktet

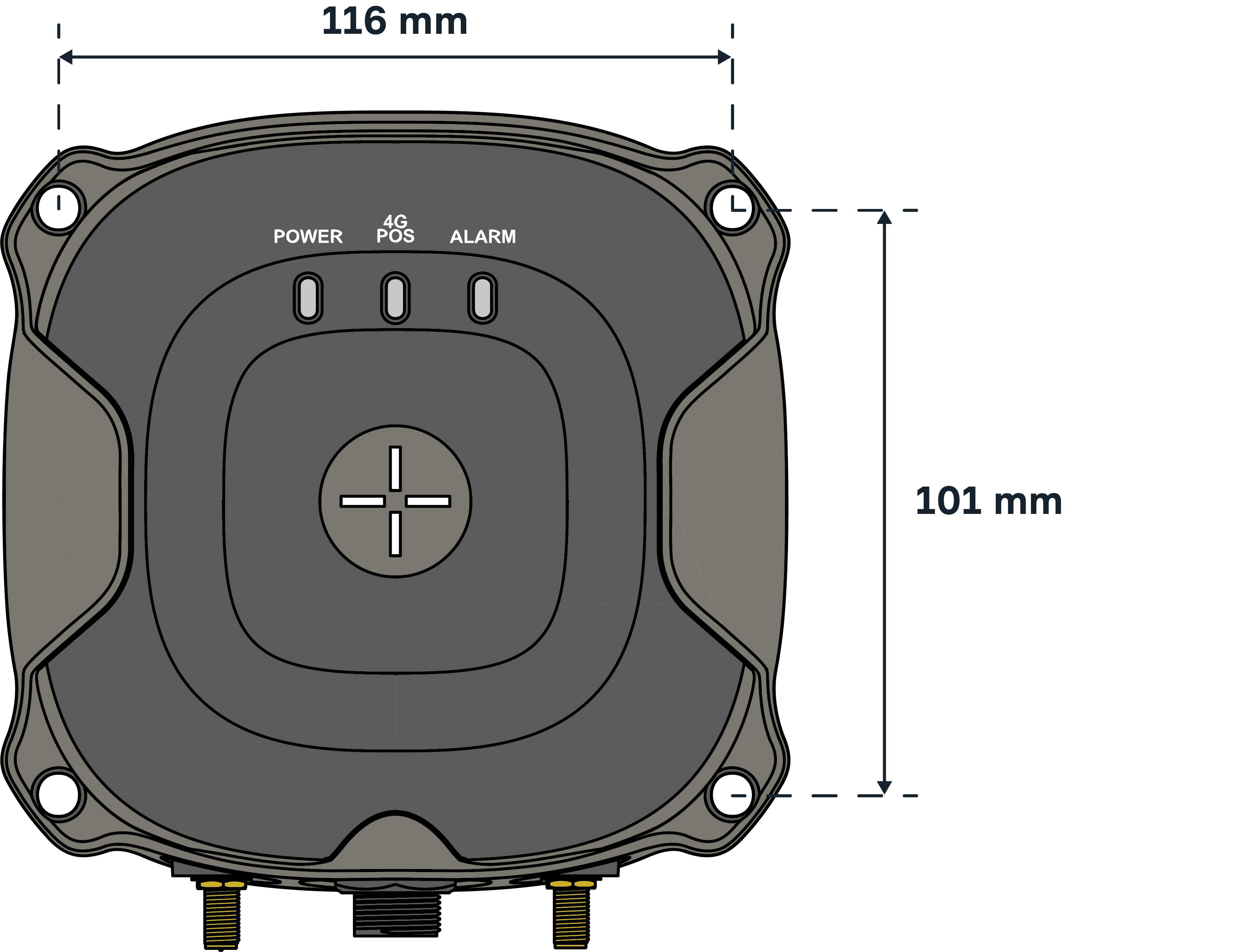

1. Merk plasseringen av skruene ved å bruke Trygg Båt hub som mal. Bekreft at hullmønsterdimensjonen samsvarer med dimensjonene som vises på bildet nedenfor.





2. For å montere på skrog av glassfiber eller plast, anbefales det å først bore hull på 3 mm i diameter for å forhindre sprekker i materialet. Vær oppmerksom på eventuelle kabler eller utstyr som befinner seg bak området der installasjonen foregår.

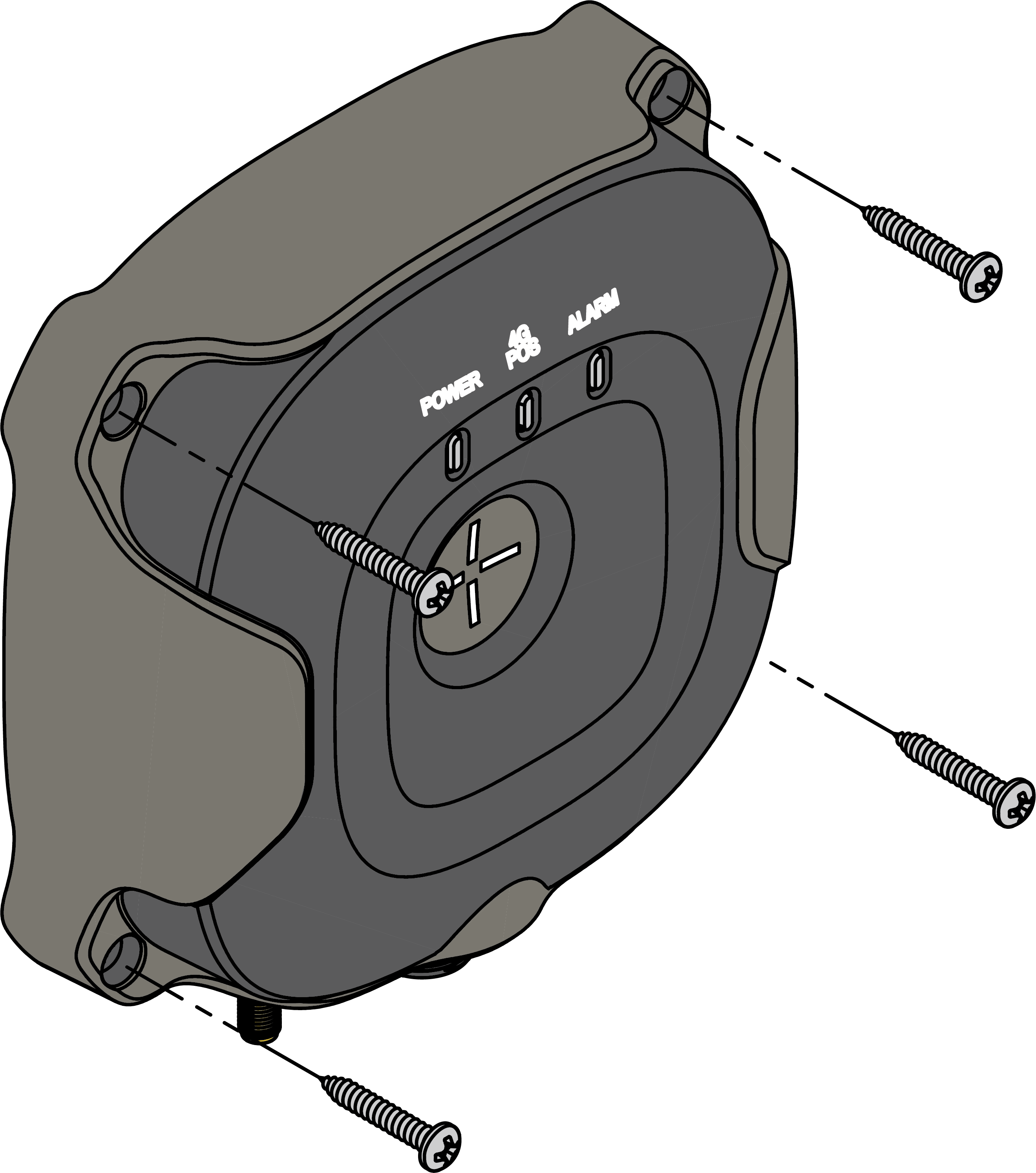

3. Monter Trygg Båt hub ved å bruke skruene som er inkludert i pakken med Trygg Båt hub. Sikre enheten med de medfølgende skruene, men pass på å ikke stramme dem for hardt.

   OBS: Det frarådes å bruke dobbeltsidig tape, ettersom dette kanskje ikke vil holde mot de høye støtkreftene som kan oppstå under båtlivet.






   Montering av ledningsnett og ekstern WiMEA-antenne (tilbehør):

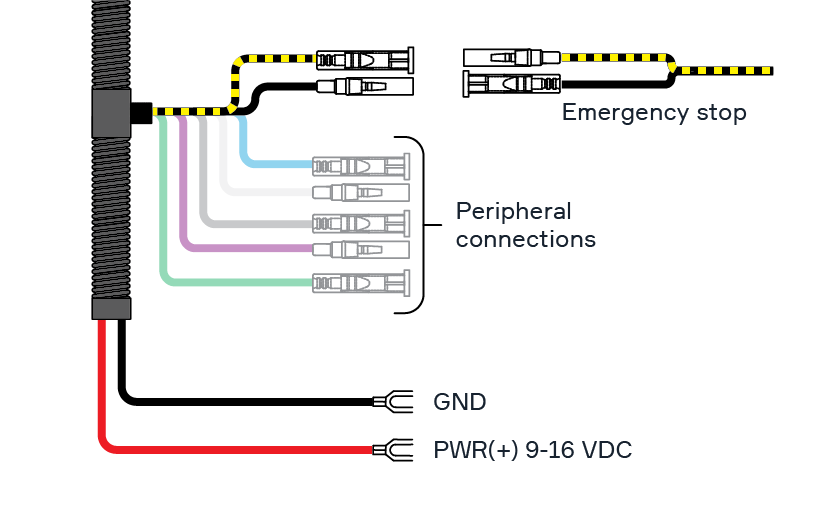

4. Koble den gule/svart eStop-ledningen fra båtens elektriske system til den tilsvarende ledningen på nødstoppbryteren, og koble den svarte ledningen til jord (GND). For detaljer om korrekt kobling, se den vedlagte illustrasjonen.

   OBS! På den første versjonen av Trygg Båt ble ledningsnettet levert med andre farger. For huber med serienummer under 35, benytt gul (eStop) og hvit (jord/GND) for tilkobling av nødstopp.



   eStop-ledningen er utformet for systemer med "Close to Stop" (CS), hvor den manuelle nødstoppbryteren aktiveres ved å koble bryteren til jord. Forsikre deg om at motoren din benytter et "Close to Stop" nødstopp-system før du fortsetter med tilkoblingen. For båter med innenbordsmotor, vennligst konsulter en forhandler eller en kvalifisert tekniker for å sikre korrekt installasjon.




   Notat Installasjon av eStop-funksjonen anbefales å utføres av fagfolk som er kjent med elektriske systemer i båter.

   Hvis du beholder den trådbaserte nødstoppbryteren, kobler du Trygg Båt hub eStop parallelt med den.

   Benytt koblinger tilpasset bruk i marine miljøer og sikre at tilkoblinger er vanntette.

   Unngå å modifisere de originale ledningene til nødstoppbryteren.


5. Koble strømkabelen (PWR) og GND-kabelen til båtens 12V-system.

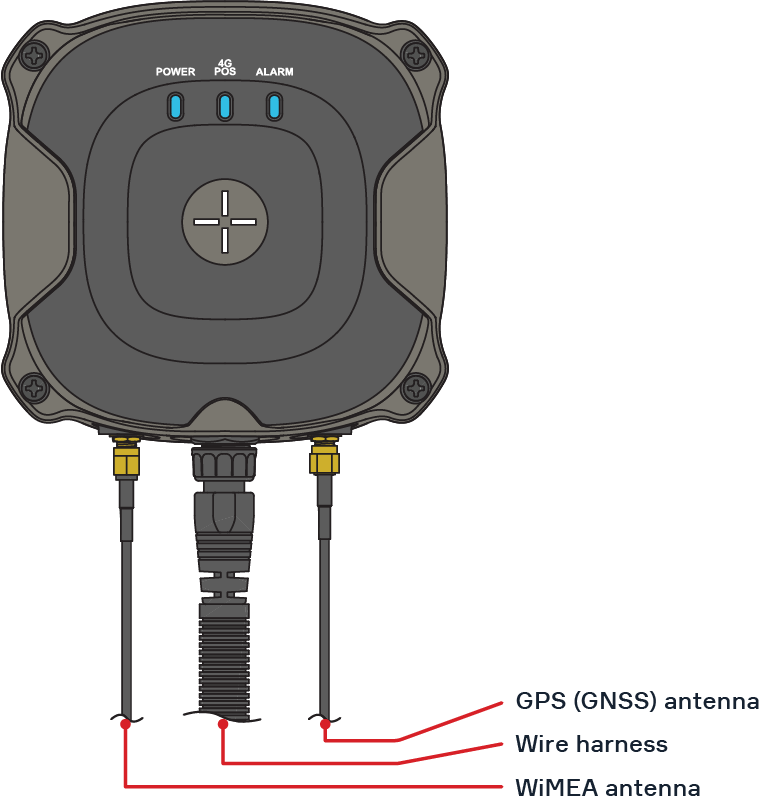

6. Koble til eksterne antenner (hvis installasjonen krever det); GPS-antenne til høyre og WiMEA-antennen til venstre når du ser Trygg Båt hub forfra. Stram kontaktene, unngå å bruke overdreven kraft.

   Kontaktene til GPS-antennen og WiMEA-antennen er ikke ombyttbare.




7. Koble ledningsnettet (midten) til Trygg Båt hub ved å sette inn kontakten og skru til mutteren. Stram for hånd for å sikre at kontakten er festet.



Bruk av produktet

Konfigurere produktet

Konfigurasjonen av Trygg Båt hub gjennomføres via kompatible mobilapper. Du kan endre innstillinger som:

• Administrasjon av tilkoblede enheter
• Aktivering eller deaktivering av geofence for tyveribeskyttelse og justering av geofence-radius (minimumsinnstilling for radius: 100 meter).
• Oppsett av nødmeldingsdistribusjon og valg av nødkontakter.
• Paring av Trygg Båt fob med Trygg Båt hub

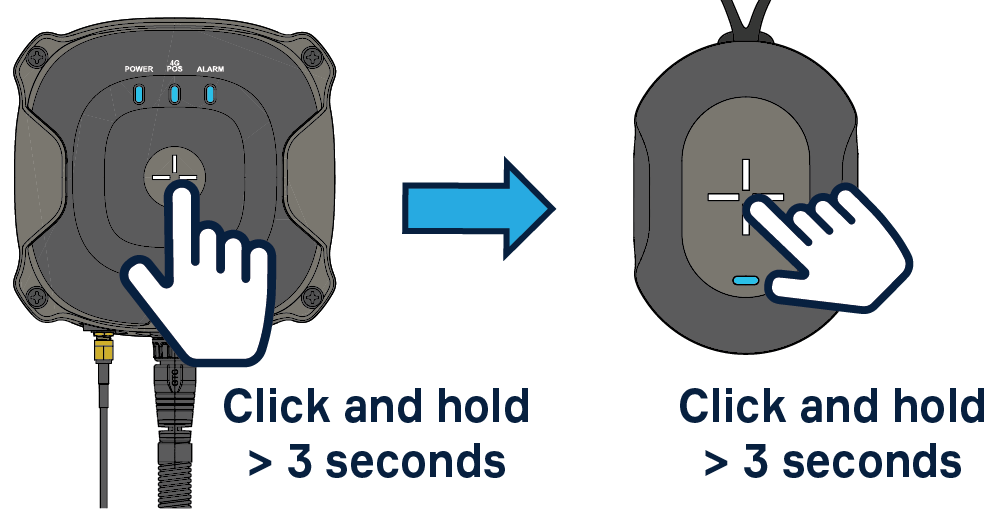

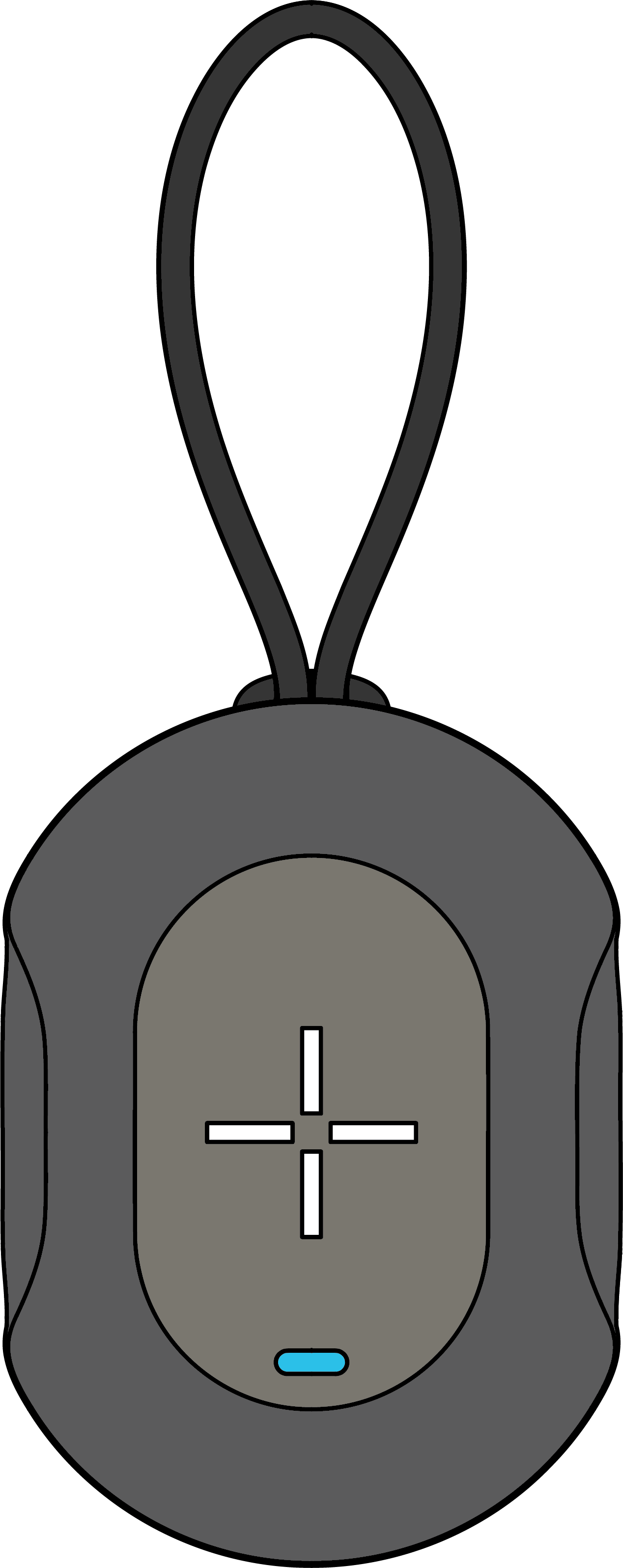

Paring av Trygg Båt fob med Trygg Båt hub





1. Aktiver Trygg Båt fob-paringsmodus på Trygg Båt hub
   Trykk og hold den midtre knappen på Trygg Båt hub i mer enn 3 sekunder til en kort pipelyd høres og strømindikatoren fader blått inn og ut.


2. Start paringmodus på Trygg Båt fob
   Trykk og hold inne knappen på Trygg Båt fob i mer enn 3 sekunder. Dette vil starte den automatiske tilkoblingsprosessen. LED-lampen på Fob blinker så grønt hvert sekund, noe som indikerer at den prøver å koble seg til Trygg Båt hub.


3. Bekreft vellykket paring
   Trygg Båt fob LED blinker raskt grønt 5 ganger for å indikere vellykket paring.


4. Gjenta for flere enheter
   Gjenta trinn 1 til 3 for alle nye Trygg Båt fob'er som skal kobles til Trygg Båt hub.

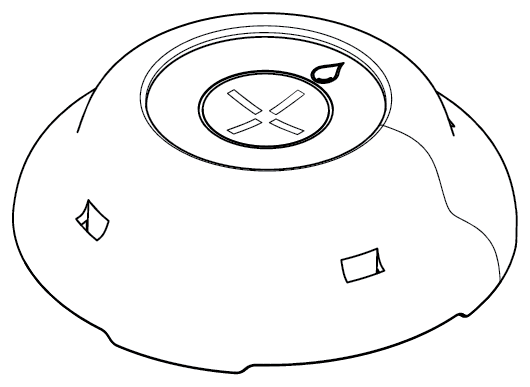

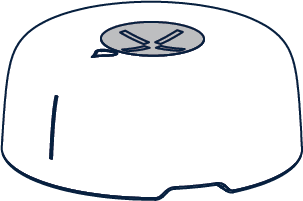

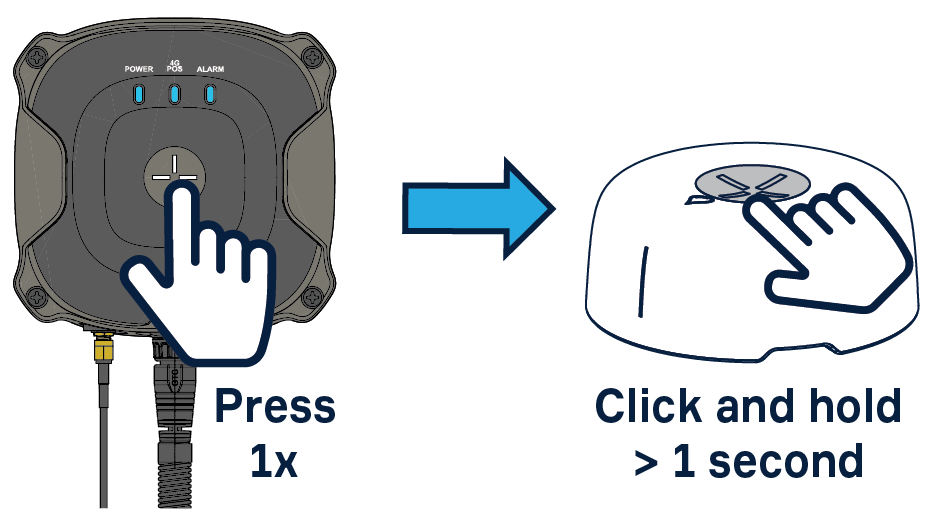

Koble Trygg Båt WaterSensor+ med Trygg Båt hub





1. Aktiver Trygg Båt WaterSensor+-paringmodus på Trygg Båt hub
   Trykk én gang på knappen på Trygg Båt hub. Påse for at POWER-indikatoren lyser opp og pulserer grønt.


2. Start paringmodus på Trygg Båt WaterSensor-
   Trykk og hold inne knappen på Trygg Båt WaterSensor+ i mer enn 3 sekunder. Dette initierer den automatiske tilkoblingsprosessen. LED-lampen på Trygg Båt WaterSensor+ vil begynne å blinke raskt i blått, noe som signaliserer at den forsøker å pare seg med huben.


3. Bekreft vellykket paring
   LED på Trygg Båt fob vil blinke raskt grønt fem ganger for å indikere at paringen er vellykket.


4. Gjenta for flere enheter
   Følg trinn 1 til 3 for å koble til flere nye vannsensorer med Trygg Båt hub.



Funksjonstesting

Funksjonstesting er avgjørende for å verifisere at installasjoner er vellykket. Funksjonstestingen har til hensikt å verifisere at alle komponenter og funksjoner fungerer som de skal, både ved normal bruk og i nødssituasjoner.



Koble til og fra Trygg Båt fob fra Trygg Båt hub

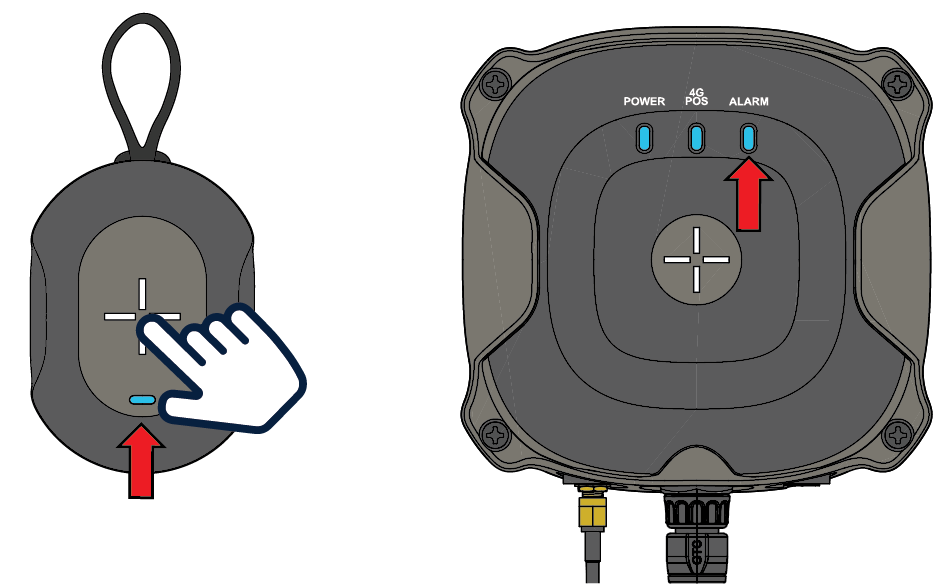

For å koble fører-Fob'en til Trygg Båt hub, trykk én gang på knappen på Fob'en. Dette vil endre ALARM-indikatoren på huben fra grønt til blått, noe som signaliserer at huben har skiftet til riktig trådløs modus. En enkel lyd fra huben bekrefter at tilkoblingen er vellykket.

For å koble til flere passasjerfobber, trykk på knappen på hver enkelt fob. Trygg Båt hub kan håndtere opptil åtte fobber samtidig tilkoblet: én fører og inntil syv passasjerer.

For å frakoble alle fobber, trykk på førerfoben en gang; dette vil frakoble alle tilkoblede fobber.

Tilkoblingsstatusen for hver fob vises på enheten: førerens LED-indikator blinker blått hvert 2,5 sekund, mens de tilkoblede passasjerfobber blinker grønt med samme intervall.

Merk:

Den første Trygg Båt fob som kobles til Trygg Båt hub for hver økt, vil ansees å være kapteinens/førerens Fob. Ytterligere Trygg Båt fober som tilkobles regnes som passasjer-Fob'er.

Passasjer-Fob'er kan ikke frakobles Trygg Båt hub slik som førerens Fob. Dette for å forhindre utilsiktede frakoblinger, som for eksempel de som kan utføres ved et uhell av barn, noe som kan sette sikkerheten i fare. Ved å koble fra førerens Fob, vil alle passasjer-Fob'er også kobles fra.

Tilkoblede Fob'er vil automatisk frakoble seg etter 24 timer for å forhindre at batteriet tømmes hvis de forblir tilkoblet. Ti minutter før frakobling, vil huben gi fra seg et hørbart signal som varsler om den nært forestående automatiske frakoblingen. For å tilbakestille tidtakeren, frakoble og koble til Fob'er på nytt.



Testing Man Overboard (MOB) Alarm, eStop og nødmeldinger

Verifiser at MOB-alarm og nødmeldinger fungerer ved å følge instruksjonene nedenfor:

1. Koble en Fob til Trygg Båt hub.
2. Start motoren(e).
3. Flytt Fob bort fra Trygg Båt hub eller skjerm Fob ved hjelp av en metallgjenstand (eller kombinasjon av disse) til Fob mister sin trådløse tilkobling til Trygg Båt hub.

Påse at:

• MOB-alarm aktiveres på Trygg Båt hub
• At motorene stopper (dersom Trygg Båt hub er tilkoblet nødstoppkrets)
• Hvis du bruker en kompatibel mobilapplikasjon med nødmeldinger aktivert; verifiser at et push-varsel vises i appen, og at en nødmelding sendes til nødetatene (etter eventuell nedtelling).*

*Aktivering og deaktivering av MOB-funksjonen og sending av nødmeldinger til nødetater og nødkontakter administreres gjennom kompatible mobilapplikasjoner.



Testing av GPS-posisjonering

Slå på huben og vent til systemet finner båtens posisjon. Dette kan ta opptil 10 minutter, avhengig av GPS-signalstyrken. Faktorer som metallgjenstander i nærheten, annet elektronisk utstyr, dårlig vær (for eksempel tykke skyer) eller hindringer for utsyn til horisonten, kan påvirke signalene.

Åpne den kompatible mobilappen for å sjekke at båtens plassering vises riktig. Pass på at posisjonstjenestene på enheten din er slått på slik at mobilens posisjon også vises i appen, da dette gjør det enklere å verifisere at posisjonen er korrekt.

Hvis appen ikke viser båtens posisjon, eller feil posisjon, har ikke Trygg Båt hub klart å få et tilstrekkelig godt signal. Flytt huben til et sted på båten med bedre signal. Sørg for at det ikke er noe i veien som kan blokkere for satellittsignalene.

*Testing av GPS-funksjonen forutsetter bruk av en kompatibel mobilapp.



Testing av nødstopp av motor

Med eStop-funksjonen konfigurert, kan føreren stanse motoren(e) under en nødsituasjon ved å trykke på førerens Fob-knapp for å koble fra. Ved frakobling fra Trygg Båt hub aktiveres eStop-signalet i 6 sekunder for å stoppe motoren(e). Motoren(e) kan startes på nytt når eStop-signalet er deaktivert.

Merk: Ikke test nødstopp av motorene i fart. La båten ligge stille med motoren(e) i gang, og koble deretter til og fra førerens Fob for å teste funksjonen.



Vanndeteksjon

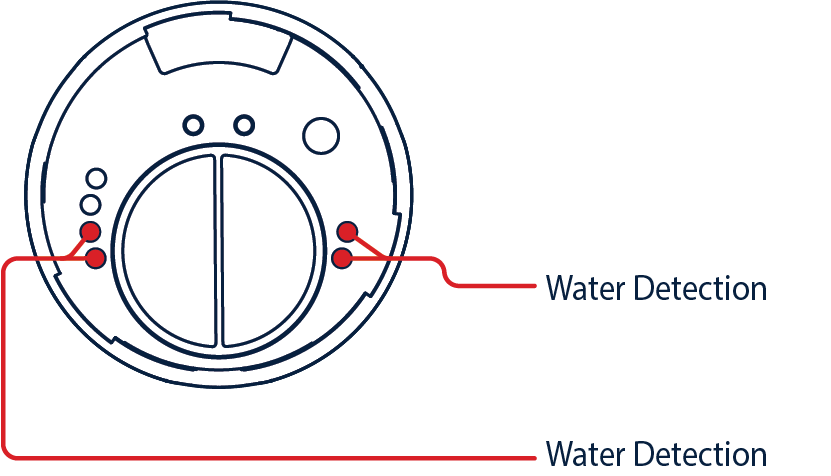

Bruk en våt klut til å påføre vann på sensorpunktene på den trådløse sensoren.



Sørg for at:

• Trygg Båt hub sender ut et alarmsignal og at ALARM-lampen blinker rødt.
• Den trådløse sensoren sender ut et lavt, hørbart alarmsignal og blinker rødt.

For å stoppe vannalarmen, tørk sensorpunktet tørt og trykk på Trygg Båt hub-knappen.

Gjenta testen for hver installerte trådløse sensor.



Testing av alarm ved brudd på digitalt gjerde

Konfigurer og aktiver digitalt gjerde ved hjelp av en kompatibel mobilapplikasjon.

Flytt båten utenfor den angitte radiusen som definerer det digitale gjerdet. Påse at en en alarm utløses via kompatibel app på mobiltelefon og/eller SMS etter maksimalt 5 minutter.

Notat: Digital gjerde er kun tilgjengelig ved bruk av kompatible mobilapplikasjoner og støttes ikke når produktene brukes for seg selv.

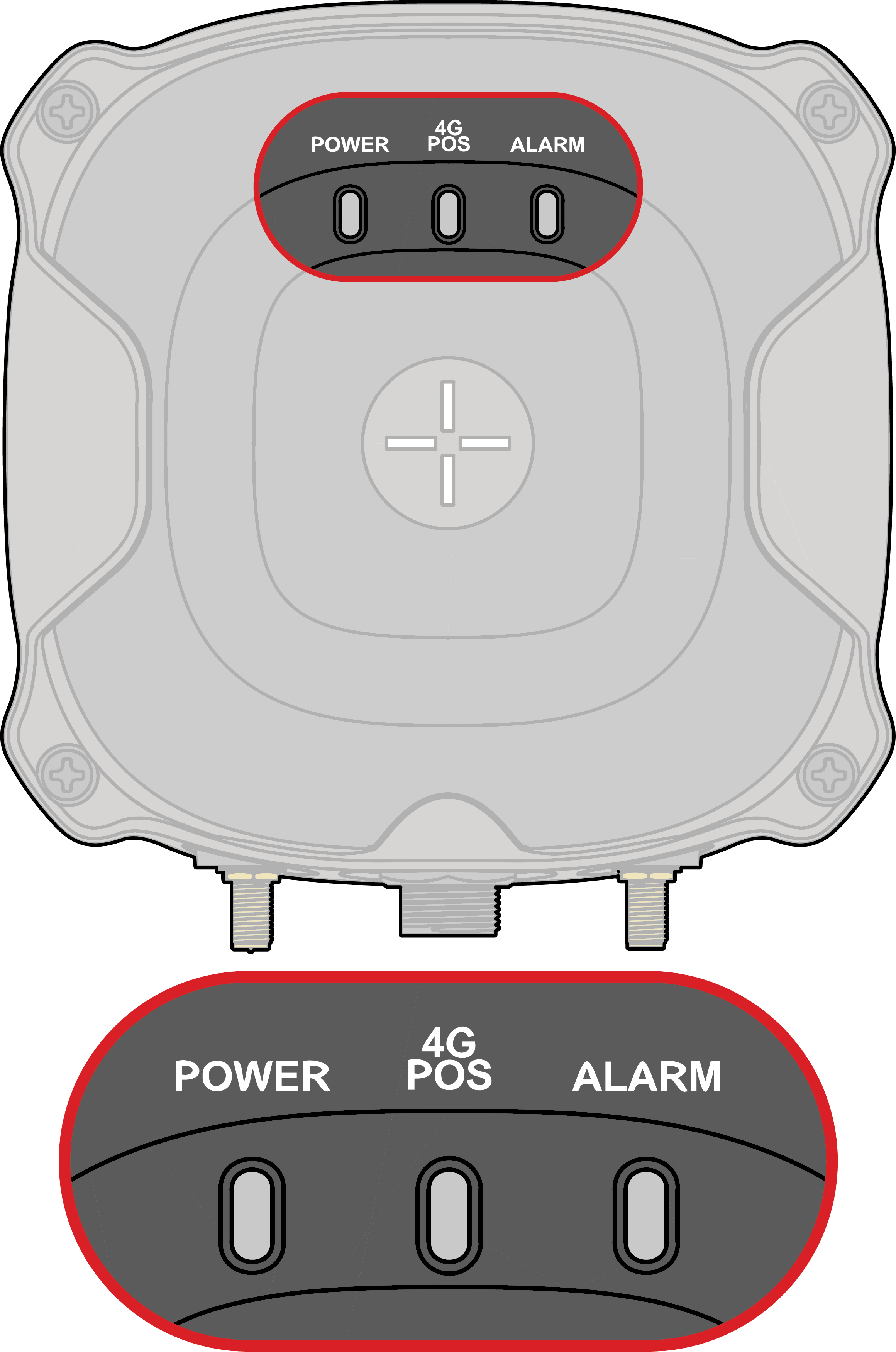

Varsler, indikasjoner og signaler

Listen nedenfor angir varslinger, indikasjoner og signaler fra Trygg Båt hub og deres betydning. Se bildet nedenfor for referanse til posisjonen til lysindikatorene POWER, 4G / POS og ALARM.





KRAFT

• HVIT - Koblet til ekstern strøm - ikke tilknyttet båt for fjernstyring i app
• GRØNN - Koblet til ekstern strøm og tilknyttet en båt fjernstyring i app
• BLÅ - Pulserende - Hub i paringsmodus for tilkobling til ny(e) sensor(er) (f.eks. Trygg Båt WaterSensor+)
• GRØNN - Pulserende - Hub i paring-modus for tilkobling til ny(e) Trygg Båt fob(s) for automatisk Man Over Board (MOB)-deteksjon
• GRØNN – blinkende (3x) – paring med Trygg Båt WaterSensor+ eller Trygg Båt fob vellykket
• GUL – blinkende (2x) – paring med Trygg Båt WaterSensor+ eller Trygg Båt fob mislyktes
• GRØNN - gradvis økning i lysstyrke etterfulgt av (1x) blink + (1x) pip - Trygg Båt fob tilkoblet
• ORANSJ - blinking (2x) etterfulgt av gradvis reduksjon i lysstyrke + (2x) pip - Trygg Båt fob koble fra
• RØD - gradvis økning i lysstyrke og blinking (3x) blinker + (3x) pip - tilkobling til Trygg Båt fob mislyktes

4G/POS

• GRØNN - 4G-tilkoblet og GPS-posisjon funnet
• GUL - 4G ikke tilkoblet og GPS-posisjonen funnet
• ORANGE - 4G-tilkoblet og GPS-posisjon ikke funnet
• RØD - 4G ikke tilkoblet og GPS-posisjonen ikke funnet

ALARM

• GRØNN - Hub i sensormodus og kommunikasjon med smarte sensorer i fritidskjøretøy eller båt
• BLÅ - Hub i Man Over Board (MOB)-modus og kommunikasjon med tilkoblede Trygg Båt fober
• RØD - Blinkende + kontinuerlig pipelyd - Mann over bord (MOB) oppdaget eller vannlekkasje

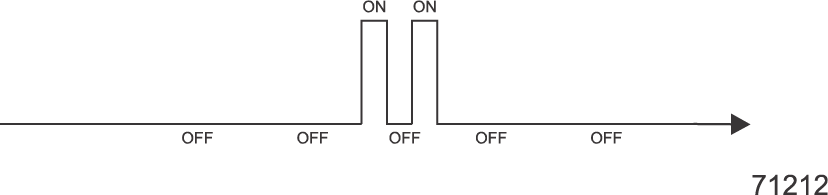

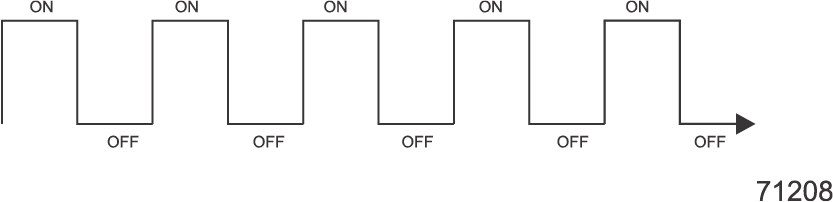

LYDER

• Fob tilkoblet (intern buzzer inne i Trygg Båt hub)


• Fob frakoblet (intern buzzer inne i Trygg Båt hub)




• Man Over Board alarm (ekstern buzzer på ledningsnett) og vannalarm (intern buzzer inne i Trygg Båt hub)



Tilstander og moduser

Trygg Båt hub har følgende tilstander og moduser:

• Enhetsstatus i rekkefølge og tilkobling til Abra Cloud i rekkefølge
• Enhetsstatus for ingen tilkobling til Abra Cloud over 4G
• Hovedstrømforsyningen er deaktivert, enheten bruker reservebatteriet
• Digitalt gjerde aktivert
• Digitalt gjerde ikke aktivert
• Man Over Board (MOB) aktiv
• Man Over Board (MOB) ikke aktiv



Spesifikasjoner

Generelt

IP-grad	IP67
Motstand mot støt	I06
Brannsikkerhet	IEC 60950 1&22, CE-UL94
Strømforsyning	9-16 V DC
Driftstemperatur	-10 °C til 70 °C
Relativ fuktighet	0% - 100% (ikke-kondenserende)
Krever materialgodkjenninger	RoHS (2002/95/EF) REACH
Godkjenninger	CE / RED, FCC Del 15, Zigbee
Farge	Svart





For din sikkerhet

Trygg Båt hub er utformet med sikkerhet i tankene og bruker 9–16 V likestrømforsyning. Til tross for lav spenning, ber vi om at du tar hensyn til farene ved elektriske produkter og følger instruksjonene nedenfor.

• Systemet må kun brukes i god stand og iht. installasjons- og bruksanvisninger i denne håndboken.
• Fell Marine påtar seg intet ansvar for skader forårsaket av manglende overholdelse av instruksjonene.
• Originale komponenter, tilbehør og reservedeler må brukes for riktig og sikker drift av systemet. Feil bruk eller uorginale komponenter kan føre til reduksjon eller frafall av produktets garantibestemmelser.
• Unngå farer eller redusert funksjonalitet ved å jevnlig sjekke kablene for skader. Synlige skadede kabler må skiftes ut.



Vedlikehold, rengjøring og transport

Vedlikehold

Produktet krever ikke kontinuerlig vedlikehold, med unntak av rengjøring. Se avsnittet nedenfor.

Renhold

For å rengjøre Trygg Båt hub, tørk den med en myk klut fuktet med mildt vaskemiddel. Unngå å bruke slipende rengjøringsmidler eller kjemiske løsemidler som inneholder olje eller alkohol, da dette kan misfarge plasten. Bruk en annen myk, tørr klut til å tørke den tørr.

Transport

Trygg Båt hub skal alltid transporteres i originalemballasjen. Hvis emballasjen skulle falle i bakken eller bli påvirket på annen måte, bør en visuell inspeksjon utføres for å bekrefte mulig skade på produktet.

Lagring

For å bevare emballasjen og innholdet, anbefaler vi lagring i et temperert, tørt og godt ventilert område. Relativ fuktighet bør ikke overstige 80%, og ingen etsende gasser bør være tilstede. Lagrings- eller transportmiljøet må aldri overskride temperatur- eller fuktighetsnivåene angitt i de tekniske spesifikasjonene til Trygg Båt hub.

Avhending

Dette elektroniske utstyret skal ikke kastes sammen med husholdningsavfallet. Det kan være tilgjengelige gratis hente- og akseptpoeng for gamle enheter i nærheten. Følg lokale forskrifter for korrekt og miljøvennlig avhending. Dersom det gamle elektroniske utstyret inneholder personopplysninger, er du ansvarlig for å slette disse før du returnerer utstyret.

Det kryssede søppelbøttesymbolet på utstyret indikerer at varen skal håndteres separat fra husholdningsavfall og leveres til resirkulering i henhold til lokale miljøforskrifter for avfallshåndtering. Ved å skille merkede gjenstander fra husholdningsavfallet bidrar du til å redusere volumet av avfall som sendes til forbrenningsanlegg eller deponi, og du minimerer den potensielle negative innvirkningen på miljøet og menneskers helse. For ytterligere informasjon, ta kontakt med Fell Technology.



Feilsøking

Trygg Båt hub starter ikke når strøm tilkobles eller starter på nytt når båtmotoren(e) startes

Forsikre deg om at batterispennigen i båten er på minimum 9 V. Lavere spenning kan føre til at enheten starter på nytt forårsaket av midlertidig spenningsfall forårsaket av høyt strømtrekk fra startmotoren.



Sertifiseringer

Trygg Båt hub-samsvarserklæring for CE-merking og salg innen EU/EØS

Modellnummer: W3706
Produktnavn: Trygg Båt hub



Trygg Båt hub er utviklet av Fell Technology AS, som erklærer at ovennevnte produkt oppfyller de grunnleggende kravene i følgende direktiver fra EU:

• Radioutstyrsdirektivet (RED) – 2014/53/EU
• Lavspenningsdirektivet – 2014/35/EU
• RoHS-direktivet – 2011/65/EU, EU 2015/863

Harmoniserte standarder og normative dokumenter

Følgende harmoniserte standarder og normative dokumenter er de som produktets samsvar er erklært for, og med spesifikk henvisning til de grunnleggende kravene i de henviste direktivene:



Helse og sikkerhet (artikkel 3.1(a) i RED):

• EN 60950-1:2006 + A11:2009 + A1:2010 + A12:2011 + A2:2013
• EN 62368-1: 2014 / A11: 2017
• EN 62311:2008

EMC (artikkel 3.1(b) i RED):

• EN 301 489-1 v2.2.0
• EN 301 489-17 v3.2.0
• NO 55032:2015 + AC:2016
• EN 55024:2010
• EN 61000-3-2:2014
• EN 61000-3-3:2013

Spektrum (artikkel 3.2 i RED):

• EN 300 328 v2.1.1
• EN 301 893 v2.1.1

RoHS-direktivet, 2011/65/EU:

• EN 50581:2012



Garanti og service

Trygg Båt hub og tilhørende tilbehør er fri for materialfeil og er utformet i samsvar med forbrukerbeskyttelseslover og forskrifter i landet der produktet er kjøpt. All riktig installert Trygg Båt hub-maskinvare dekkes av vår 5-års begrensede garanti*.

Hvis din Trygg Båt hub trenger reparasjon innenfor garantiperioden, vennligst kontakt Fell Marine kundestøtte. Mer informasjon finner du på nettsiden Fell Marine | Trådløst mann over bord-system

*Noen land og/eller registrerte produkter kan ha utvidede garantier.



Juridisk informasjon

Merker

Fell Marine er et registrert varemerke hos Fell Technology AS.

Apple og Apple-logoen er varemerker for Apple Inc., registrert i USA og andre land.

Google Play og Google Play-logoen er varemerker som tilhører Google LLC.



Lisensrettigheter og begrensninger

DET GIS INGEN RETTIGHETER ELLER LISENSER, UTTRYKTE ELLER UNDERFORSTÅTTE, TIL Å BRUKE TREDJEPARTSENHETER I KOMBINASJON MED DISSE PRODUKTENE I ET KABLET ELLER TRÅDLØST NETTVERK, ELLER TIL Å BRUKE TREDJEPARTSTJENESTER FOR Å FÅ TILGANG TIL, OVERVÅKE ELLER KONTROLLERE DISSE PRODUKTENE PÅ ET KABLET ELLER TRÅDLØST NETTVERK OVER INTERNETT ELLER ET ANNET NETTVERK.



Varemerker

Abra® og Abralife® er registrerte varemerker tilhørende Fell Technology AS.



Produsent

Fell Technology AS

Bragernes Torg 2

3017 Drammen

Norge



www.felltech.no



Opphavsrett

Copyright ©2024 Fell Technology AS. Alle rettigheter forbeholdt.
Fell Technology AS og Fell Marine AS er selskaper i Fell Group AS.

Utvikling av produkter utføres av Fell Technology AS, med konsesjon gitt til Fell Marine AS for bruk.
